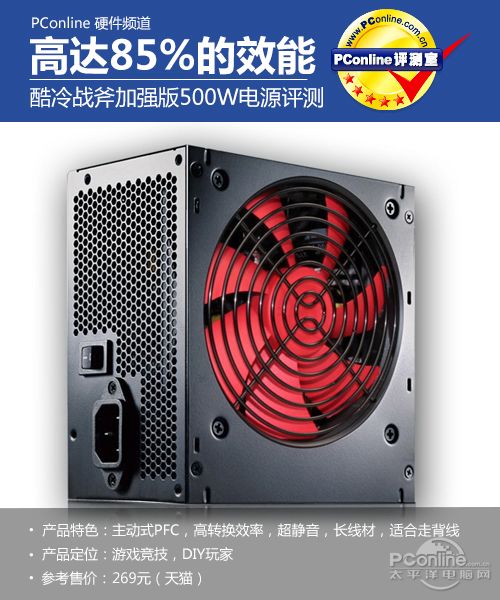

正在阅读:效能达85% 酷冷战斧加强版500W电源评测效能达85% 酷冷战斧加强版500W电源评测

2013-08-26 10:40 出处:PConline原创 作者:蚊子 责任编辑:tanhuishun
1酷冷战斧加强版500W规格参数和外观回顶部

  【PConline 评测】PC的电源越来越趋向于环保、静音和健康。而要做到这些,就必定要有高的转换效率、静音设计以及防辐射的能力。酷冷至尊战斧电源最近推出了最新一代加强版,额定功率达到500W,足以满足大部分用户的功率需求了。而且,据官方称,它的转换效率能够达到85%,下面,我们就来详细的看一下这款电源。

酷冷

●规格参数

酷冷至尊战斧加强版500W
电源标准intel ATX 12V 2.3版本规范
产品颜色黑色机身,红色风扇
额定功率500W
电源接口20+4pin主板接口x1
4+4pin CPU接口x1
6+2pin PCI接口x2
SATA接口x6
4pin D型接口x3
4pin软驱接口x1
电源风扇12CM超静音合金轴承风扇
性能及安全认证CCC/RoHS
产品卖点主动式PFC,高转换效率达85%,过电压/过电流/过载保护
报价官方报价369元,天猫269元

●外观和细节赏析

  酷冷至尊战斧加强版500W电源在包装上采用了普遍的纸盒包装,简约的同时,也有浓浓的游戏风味。

酷冷至尊战斧加强版500W
包装

酷冷至尊战斧加强版500W
包装上表明的产品特点

  从包装可以看出,此款电源的特点主要有:环保设计,符合能源之星及蓝天使规格,通过RoHS认证;超静音智能型温控风扇,采用合金轴承,使用寿命更长;多重保护设计(过电压、过电流、过载以及短路保护);双路12V输出,高达408W,支持市面大多数中高端显卡;主动式PFC,转换效率达到85%;平均无故障时间大于100000小时。

酷冷至尊战斧加强版500W
酷冷至尊

酷冷至尊战斧加强版500W
风扇

  风扇口采用了圆环状的设计,配上红色的风扇扇叶,看起来非常的有感觉。

酷冷至尊战斧加强版500W
侧面

酷冷至尊战斧加强版500W
规格参数

酷冷至尊战斧加强版500W
接口

  电源配置了一个电源开关接口,比较的实用,特别是对于有些玩家来说,省去了插拔电源的麻烦。

酷冷至尊战斧加强版500W
线材

  此款电源的线材比较的长,20+4pin接口和4+4 CPU接口所在的线材用了蛇皮网包裹起来,看起来更加的干净清爽。

酷冷至尊战斧加强版500W
线材长度

  线材长度最短都达到了43cm,足够用来走背线了。

酷冷至尊战斧加强版500W
20+4pin接口

酷冷至尊战斧加强版500W 酷冷至尊战斧加强版500W
4+4 cpu接口以及SATA口

酷冷至尊战斧加强版500W 酷冷至尊战斧加强版500W
6+2 PCI-E接口和D型 4pin口

  电源的接口比较的丰富的,拥有20+4pin主板接口x1,4+4pin CPU接口x1,6+2pin PCI接口x2,SATA接口x6,4pin D型接口x3和4pin软驱接口x1接口。特别是双路6+2 pin PCI接口的配置,大大方便了游戏玩家的双显卡交火。

酷冷至尊战斧加强版500W
电源线

酷冷至尊战斧加强版500W
四颗固定螺丝

  另外,在配件上,这款电源除了配备有一条电源线外,还配置了四颗固定螺丝,给用户更换电源提供了不少便利。

2酷冷战斧加强版500W内部设计解析回顶部

●内部设计解析

  此款电源采用的是12cm超静音7页风扇,在实际的使用过程中,噪音非常低。对于比较厌烦噪音的游戏玩家而言,它绝对是一个好的选择。

酷冷至尊战斧加强版500W
12cm静音风扇

  风扇的扇叶是红色的,和黑色的搭配在一起,给人一种厚重的风格。在风扇的一侧,配置有导流片,能够对电源内部进行更好的散热。

酷冷至尊战斧加强版500W
风扇连线

  风扇的电源连线上面包裹有透明的塑料管,耐温105度,能够有效的避免在长期使用后,线材老化互相接触,可能产生的短路现象。

酷冷至尊战斧加强版500W
独立PCB设计

  风扇的供电采用了独立的PCB设计,能够支持PWM智能温控调速,在使用的过程中,为散热和静音之间的平衡,提供了更好的保障。

酷冷至尊战斧加强版500W
一级EMI滤波电路

  一级EMI滤波电路由一个X电容,一对Y电容一级一个线圈构成。图中电路板上的芯片是来矽创的电源保护IC。

酷冷至尊战斧加强版500W
二级EMI滤波电路

  此款电源提供了完整的二级EMI滤波电路,能够对电流进行更好的过滤,主要由一对共模电感、一对Y电容以及一个X电容构成。旁边还有一个保险管,能够对后面的电路进行保护。

酷冷至尊战斧加强版500W
主动式PFC和主电容

  战斧加强版采用了转换因素更高的主动式PFC,保证了它能够拥有更好的转换效率。主电容的容量为270μF,耐压400V,耐温85摄氏度。

酷冷至尊战斧加强版500W
整流开关电路

  电源采用了目前流行的双路正激电路设计,由一个主变压器和一个辅助变压器构成,对市电进行变压,以得到适合输出的电压电流。两个变压器中间,有一个磁环,起到磁放大和稳压的作用。

酷冷至尊战斧加强版500W
低压滤波电路

  低压滤波电路则由一大一小两个储能电感以及周围的电容等构成,对电流进行最后一次过滤,以得到最合适稳定的电流对电脑各个部件进行供电。

3酷冷战斧加强版500W稳定性能实测回顶部

●电源稳定性能测试

  PConline评测室对于电源产品所采用的测试仪器是泰瑞达科技(香港)有限公司生产的TR-368多功能6合1电子负载仪。电子负载可以模拟真实环境中的负载(用电器)来检测电源的好坏,其功能相当多,包括可以调节负载大小,以及短路,过流,动态等等。电子负载的原理是控制内功率MOSFET或晶体管的导通量(量占空比大小),靠功率管的耗散功率消耗电能的设备,它能够准确检测出负载电压,精确调整负载电流,同时可以实现模拟负载短路,模拟负载是感性阻性和容性,容性负载电流上升时间。

鑫谷RP PLUS550雷诺者
TR-368多功能6合1电子负载仪

  在评测过程中,我们根据电源铭牌上的相关参数设置电源每一路的负载电流和电压,同时根据实际的需要进行几种负载模拟情况,完成设置并打开开关后电子负载仪就会向所需测试的电源输电,电子负载仪再监测电源每一路的实际输出电压显示于电子负载仪的信息面板中。通过监测实际的电压输出我们能够判断电源的输出稳定情况。在完成了设定的负载测试后,我们会对电源进行过功率测试,以鉴定电源在过功率情况下的表现。

  在本次测试中,笔者选择了六种不同的负载情况对电源进行了测试,分别是20%轻负载,50%负载、60%基本负载、80%、100%满负载和OPP过功率负载。在不同的负载下,我们设置的输入电压始终一致,只是调整电流的输入设置。以下为笔者按照下表的电流参数进行了不同负载下的设置:

酷冷至尊战斧加强版500W 电源测试参数
 20%载50%负载60%负载80%负载100%负载
+12V4.8A12A14.4A19.2A24A
+5V3.8A9.5A11.4A15.2A19A
-12V0.06A0.15A0.18A0.24A0.3A
+3.3V4.4A11A13.2A17.6A22A
+5Vsb0.5A1.25A1.5A2A2.5A

通过测试,我们得到了如下结果:

酷冷至尊战斧加强版500W 电源测试数据
 20%负载50%负载60%负载80%负载100%负载OPP过载最大偏离值
+12V12.13V12.15V12.19V12.27V12.37V12.37V3.08%
+5V4.93V4.9V4.86V4.85V4.76V4.76V4.80%
-12V-11.72V-11.79V-11.88V-11.97V-12.08V-12.07V2.33%
+3.3V3.28V3.27V3.23V3.16V3.12V3.11V5.75%
+5Vsb4.97V4.88V4.85V4.80V4.73V4.74V5.20%

总结:

  以上是酷冷至尊战斧加强版500W电源在通电测试中的各组数据,五路有效输出电路中,电压偏离并不算过于明显,都基本在5%左右;而电源电压偏离最小的是+12V输出电路,该值为3.08%,作为电源最为重要的输出电路来说,这个值处在正常的标准以内。

PConline评测室总结

酷冷至尊
酷冷至尊

  酷冷至尊战斧加强版500W电源,采用了主动式PFC,因此,转换效率比较的高,在节能上面,有很大的提升。而且,它用料比较足,做工比较优秀,在表现上自然也不差,偏离值基本在5%左右,比较稳定,对于游戏玩家而言,是比较值得选择的。
