●先马刺客530内部电路设计解析

　　先马这款电源采用了12cm 黑色7叶静音风扇，在实际的运行过程中，噪音还是比较低的。

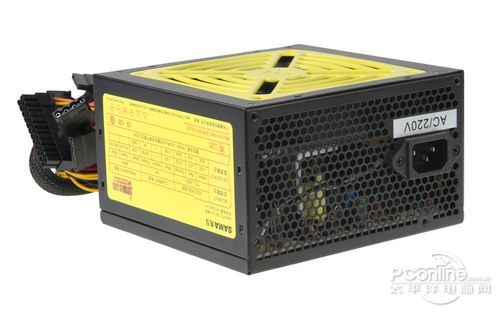

先马刺客530

风扇

　　而且，在风扇上面，它还加装了导流片，能够更好的引导气流的方向，从而，保证更好的散热效果。

整体电路

　　此款电源整体采用了被动式PFC+半桥电路设计。

接口上的X电容

EMI滤波电路

　　EMI滤波电路由一个共模电感、一个X电容，一对Y电容构成。另外，在上面还配置了一个保险管，以防止在特殊情况下，高电流对后面电路以及电脑其它部件造成损坏。

主电容

　　在主电容上面，这款电源采用了2颗1000μF，工作电压200V，耐温105摄氏度的承兴电容。

主动式PFC

半桥电路设计

低压滤波电路，2个扼流线圈

低压滤波电路电容

主控IC为KA7500BD

电源监控IC为RichPower的R7510A

5Vsb智能待机IC，来自仙童的EM311Z，支持OVP和OLP保护

　　此款电源的5Vsb的智能待机IC是来自仙童半导体的EM311Z，用它来代替普通的MOS管，能够使USB3.0接口设备获得足够的输出电流，从而保证待机状态下USB3.0足量的供电。而且，这颗芯片还带了OVP和OLP保护，5Vsb的供电将会更可靠。

　　在这里需要提出的是，USB3.0能够提供900mA快速充电而USB2.0只能提供500mA。而先马这款电源在支持USB3.0 900mA快速充电的同时，还能够支持多个USB3.0接口。
