低端高性价比之选:精雷HD6570显卡简测

前言：

　　今年的5月9号，AMD发布了HD6670/HD6570系列产品，再一次抢占了低端的性能王者宝座。HD6670更是拥有无外接供电性能最强显卡的称号。而HD6570则是与GT440进行竞争，凭借着比GT440更高的性能而更低的定价，HD6570成了性价比的代名词。今天我们为大家带来的就是一款来自品牌厂商精雷的HD6570显卡，一起来看看。

精雷 HD6570-512D5  图片  评测  论坛  报价

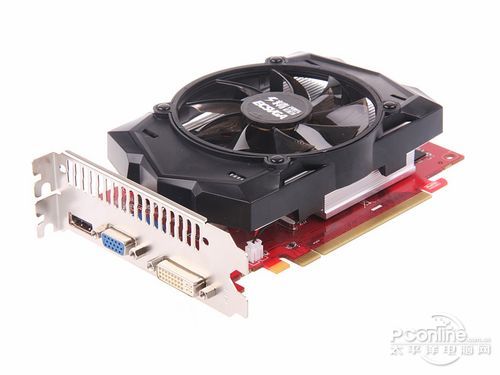

　　精雷HD6570-512D5采用非公版设计，全高版的设计使显卡体积会大不少，但散热性能相比半高版会更容易控制。为了节省开发成本，不少厂商的HD6570显卡都是沿用HD6670的PCB及散热设计，所以精雷HD6570显卡外形以及散热和精雷HD6670保持一致。

精雷HD6570显卡接口部分

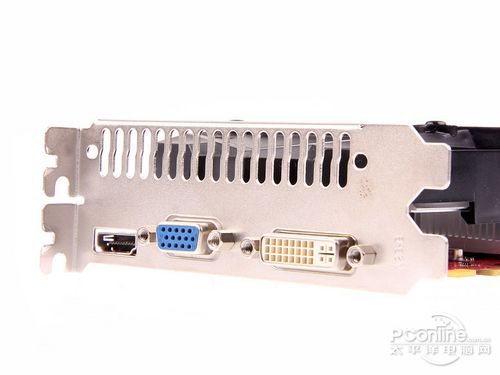

　　显卡接口部分采用了与公版不一样的DVI+HDMI+D-Sub设计，可以满足各类型用户的接入需求，同时HDMI的加入更加方便玩家的使用习惯，但显卡的多屏输出功能会受到输出接口种类而受到一定的限制。

精雷HD6570显卡散热部分

精雷HD6570显卡散热部分

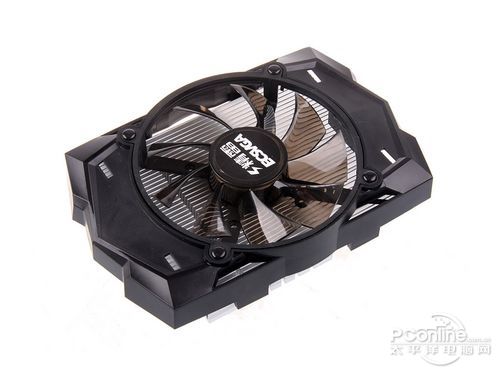

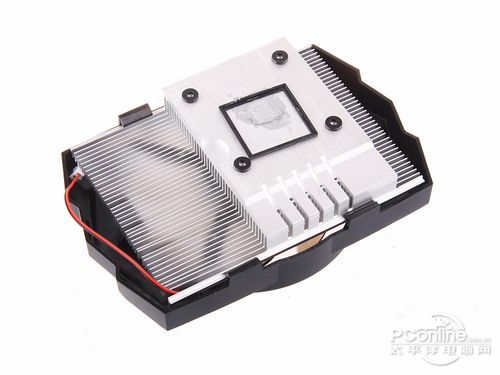

　　显卡散热器采用与精雷HD6670相同的散热模块：大面积的纯铝底座以及大面积的纯铝散热鳍片再加上8CM的散热风扇，对于最高功耗44W的HD6570显卡，这样的散热器足以应对并且散热效果绝不比公版的纯铜散热器逊色。

精雷HD6570显卡PCB部分

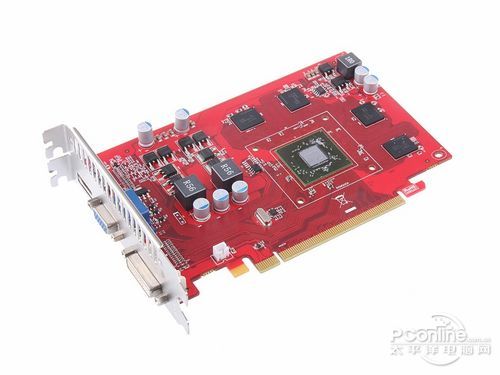

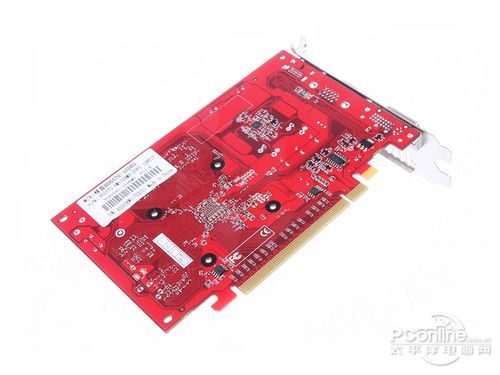

　　PCB部分，显卡同样精雷A卡惯用的红色设计，显卡整体元件布局以及布线都比较合理，并且可以看到这款显卡的PCB与它的兄弟产品精雷HD6670基本是完全一致，PCB背面有标签标明型号方便买家辨别出来它是HD6570还是HD6670.


精雷HD6570显卡核心与显存

　　精雷HD6670显卡基于代号为TurksPro的40mm制程核心设计，内置480个流处理器，24个纹理单元与8个光栅处理单元。显卡支持DirectX11、Shader Model5.0、优化细分曲面、形态抗锯齿、改进的各向异性过滤与HD3D等3D游戏技术，还支持UDVD3、AMD APP与蓝光3D等多媒体加速技术，统称为AMD Eyespeed技术；还支持与DisplayPort 1.2a、HDMI 1.4、宽域等显示技术。显存部分，显卡采用了海力士极速的0.5NS DDR5显存设计，PCB正面4颗显存颗粒共组成512MB/128Bit的显存规格，频率为650/4000MHz(核心/显存)，与公版HD6570保持一致。


精雷HD6570显卡供电部分

　　供电方面，精雷HD 6570显卡由于沿用了HD 6670的PCB板，所以供电为2+1相分离式核心+显存供电设计，比公版的HD6570的1+1相供电更胜一筹。显卡开用分离式供电能避免相互之间的干扰现象，每相供电均配备了做工不俗的铁素体电感与全固态电容，PCB上微小的供电元件也是高效稳定供电的保证。

精雷HD6670显卡3DMark 11基准性能简测：

　　最后我们进行了3DMark 11的测试来简单检验这款HD6790显卡的性能，为了避免CPU对显卡性能造成瓶颈，因此我们采用了Intel Core i7 975+X58主板+6GB DDR3 1333内存平台，系统为Windows 7 Ultimate 64Bit，驱动为AMD最新的催化剂11.4。我们还加入了报价比HD6570高的GT440显卡显卡的性能进行对比测试，成绩如下图：

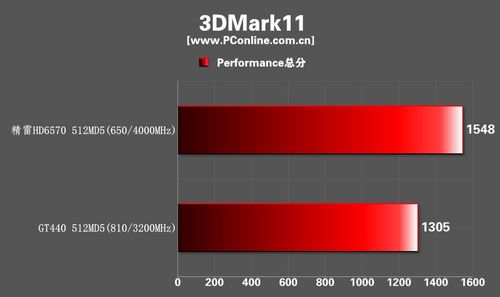

3DMark 11测试成绩

　　精雷HD6570凭借着与HD6670相同的核心以及高频的DDR5显存，性能表现依然抢眼--在3DMark 11测试中领先GT440 18.6%之多。

总结：

　　精雷HD6570相对于HD6670只有核心频率以及显存容量有所下降，所以在性能上来说并不会有太大的差距，但是功耗会进一步降低达到44W，并且比HD6670更低的售价显现了更高的性价比。在做工用料方面，精雷HD6570并没有明显的缩水现象，反而在供电方面比公版HD6570更强。由于该卡属于新品上市之列，所以暂时没有报价，喜欢该卡的玩家可以关注更多的市场信息。
