前言 不少国内资深的DIY玩家都有着ATi情结，相信这和ATi在03年发布一款专门面向于国内市场销售的产品Radeon 9800SE有着莫大的渊源。 Radeon 9800SE采用了和Radeon 9800Pro相同的显示核心，而采用屏闭4条像素渲染流水线的R350芯片制造，虽然性能稍落后于Radeon 9800Pro，但9800SE却以比9800Pro便宜将近一半的价格迅速打入国内DIY市场。更为深入DIYer心的是当初国内有不少玩家通过对9800SE进行硬改使其成为一款真正的Radeon 9800Pro，在当时也牵起了一幕修改热潮。
时间飞逝，转眼间已经步入2008年，在如今ATi的独立显卡市场上，我们不难发觉拥有320个Stream Processor Unit的RV670和拥有120个Stream Processor Unit的RV630/635在核心架构上还是有着相当之大的差距，虽然随着RV670核心发布的显卡有两个型号，分别为Radeon HD 3870和Radeon HD 3850，它们以不同的运行频率和显卡用料面向了较为高层和中高层的用户，但和ATI在市场上的中端显卡系列Radeon HD2600始终存在着很大的空隙。 为了进一步照顾市场的完整性，也为了提供更多的选择给广大的DIYer，AMD-ATi于1月23日，随着R680、RV635/RV620等产品的发布，公布了一款型号为Radeon HD 3690的显卡，这和昔日的Radeon 9800SE十分相像，Radeon HD3690同样采用了目前ATi最高端的单核GPU RV670打造，而区别于Radeon HD 3800系列，Radeon HD3690采用了屏蔽显存位宽的方法，以搭配了128bit显存位宽的RV670芯片推出市场，但Radeon HD3690仍然保留了RV670的320个Stream Processor Units。
关于Radeon HD3690的相关评测，我们PConline评测室在过年前就已经为大家报道过（相关评测《岁末盛大巨献:千元内主流显卡全线对决 》）。从之前的评测中我们已经总结出，ATi Radeon HD3690的定位相当清晰，它是定位于Radeon HD3850以下市场的显卡，从评测成绩我们也可以看出Radeon HD3690的确是目前千元以下独显市场的性能之皇。过年后的今天，我们又收到了来自AMD-ATi核心AIB合作伙伴——蓝宝石旗下的Radeon HD3690，一款高频版的Radoen HD3690显卡。 在前面的评测中我们已经体现了Radeon HD3690显卡强大的3D性能，而究竟Radeon HD3690在屏蔽了128bit的显存位宽后，对性能的影响有多大呢？相信也会有很多朋友想知道，今天我们籍着蓝宝这款超频版的HD3690（700/1690Mhz），通过MOD公版Radeon HD3850 256MB至蓝宝HD3690同等的频率（700/1690Mhz）进行对比，来看看这128bit显存位宽的性能差距到底有多少？ 1 核心规格对比--HD3690:HD3850
由于Radeon HD3690属于中国的国内“专供版”，因此HD3690在发布时并没有相关的“公版规范”。而在官方公布的Radeon HD3690的核心频率为669Mhz，显存频率1400Mhz，但我们首先收到的启亨代工的Radeon HD3690的显存频率就为1660Mhz，而我们得知，国内多个品牌的HD3690亦将为启亨代工。这样算下来，Radeon HD3690和Radeon HD3850间的区别就在于显存位宽上，HD3690的显存位宽被屏蔽至128bit。下面我们来看看蓝宝石的这款Radeon HD 3690。 2 蓝宝石 HD3690 256MB实卡解析

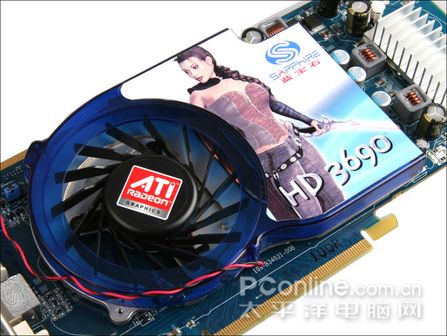

蓝宝石这款Radeon HD 3690采用了自行研发的PCB板打造，从PCB板到散热器上都充满了ATi AIB合作伙伴蓝宝的气息。搭配了大口径的散热风扇，风流侧吹至显卡的供电位上，而在MOS管这些主要的发热部件上，蓝宝也为其加上了散热铝片，能够兼顾显卡的整体散热。

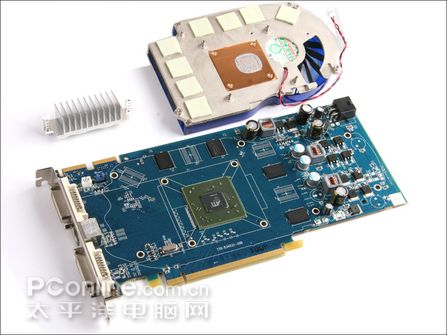

拆开显卡散热器，我们看见了焊在PCB板上的四款显存颗粒，由于Radeon HD 3690的显存位宽被屏蔽至128bit，因此仅需搭配4颗16M*32bit的显存颗粒即可组成256M/128bit的显存规格，也可控制生产成本。显卡搭配了奇梦达1.0ns DDR3显存颗粒，显存运行频率为1690Mhz，核心频率为700Mhz，比起首款送测的Radeon HD 3690的运行频率要略高。
3 HD3690采用HD3850 PCB板打造?蓝宝HD3690 PCB板全面看 Radeon HD 3850一直以来都是ATi致力力推的产品，推出至今已经有多个品牌的非公版Radeon HD 3850推出市面，而唯独ATi最大的AIB合作者蓝宝石的非公版Radeon HD 3850始终久未露面，如今基于蓝宝石自行研发的Radeon HD 3690已经先行，这是否说明对于蓝宝石来说，Radeon HD 3690将是一款重要的产品呢？或者我们先从启亨代工的Radeon HD 3850和Radeon HD 3690来看看。
从两款都为启亨代工的ATi显卡上我们可以看出，Radeon HD3690和Radeon HD3850实际上采用了相同的PCB板打造，而在显存位宽仅为128bit的Radeon HD3690的PCB板上，我们也可以看见空焊了的四颗显存颗粒的位置。对Radeon HD3690和Radeon HD3850而言，它们本来采用的就是相同的显示芯片，只不过Radeon HD3690的显存位宽被屏蔽至128bit，因此它们的电路设计基本相同，在PCB板上也可以通用。下面我们再来看看蓝宝石的HD3690和公版Radeon HD3850 PCB板的对比。
通过对比，我们发现蓝宝石 HD3690的PCB板和公版HD3850的十分相像，相信蓝宝是通过在对公版HD3850的PCB板进行改造，设计出更为适合Radeon HD3690使用的PCB板，而我们在对比中也发觉蓝宝石HD3690的PCB长度略短于公版HD3850的。
从蓝宝石 HD3690的PCB板上，我们可以看见空焊了的四颗显存颗粒，这是否意味着蓝宝将会推出512MB/128bit的HD3690，还是将会采用这个PCB板板型，来打造自家的非公版Radeon HD3850显卡呢？相信时间和蓝宝石会为我们揭开谜团。 4 评测平台及评测方法简介
为了尽量避免由CPU本身带来的瓶颈，我们采用了英特尔目前顶级的四核心处理器——Intel Core 2 Duo QX6800。作为评测的参考对象，我们在本次评测中还加入了超频版的Radeon HD 3850 256MB(700/1690)。 5 参测显卡核心信息对比

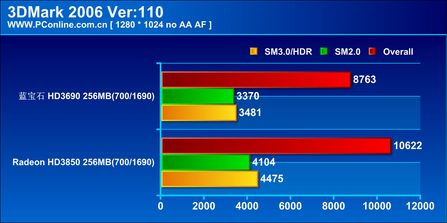

通过最新版本的GPU-Z识别出，参测的两款显卡运行频率一样，而蓝宝 HD3690在显存位宽上比Radeon HD3850少了一半，为128bit，因此显存带宽也为HD3850的一半，下面我们正式进入评测，看看这128bit显存位宽对性能的影响有多大。 6 对比评测-3DMark06性能评测 3DMark06 分项计算公式： HDR/SM3.0 得分 = 100 x 0.5 x (SM3 GT1 fps + SM3 GT2 fps) * Sqrt即平方根 测试相关公式： SM3.0 硬件设备GS得分 = 0.5 x (SM2S + HDRSM3S) 3DMark06 总分的计算公式： 3DMark06 总分 = 2.5 x 1.0/（( 1.7/GS + 0.3/CPU得分)/2） （太平洋电脑网3Dmark06本地下载地址）
3DMark06的标准评测包括两个HDR评测两个SM3.0图形评测。3Dmark06还首次使用了AGEIA公司的PhysX物理引擎，用CPU模拟物理引擎计算，这是3Dmark06的一个闪亮的特色。CPU评测的成绩被强制加入到总分里面去，Futuremark揭示了未来游戏发展的方向，CPU/GPU应该获得更好的平衡。而评测中，我们选择了标准分辨率1280*1024，不打开AA/AF特效。
7 《BioShock》生化奇兵详细对比评测 画质设置介绍
游戏画质设置说明：测试期间我们采用全屏模式进行，关闭游戏的垂直同步功能，开启DX10模式，再将游戏特效设置为官方的高级特效水平。游戏分辨率分别采用：1280 x 1024、1920 x 1200。
测试场景：测试场景我们选用游戏中的第一个Auto Save场景——Welcome to Rapture，当中主角又潜水仓进入Rapture浮出水面的一段。游戏速度监测部分我们采用的是2.9.2版的Fraps进行平均帧数的监测，每个分辨率测试两次，选取最高的作为测试成绩。关于该游戏的详尽评测部分，大家可以点击《15款显卡混战!生化奇兵正式版全国首测》。
8 英雄连《Company Of Heroes:Opposing Fronts》性能对比评测
上图是关于英雄连《Company Of Heroes》的测试画质设定：Shadow Quality设置为DirecetX 10模式、所有特效均设置为高级，测试分辨率则采用1280 x 1024、1920 x 1200。

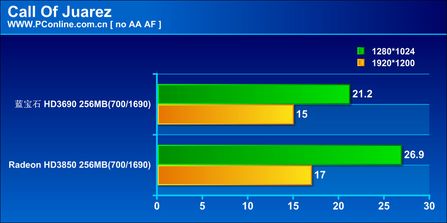

9 狂野西部《Call Of Juarez》详细对比评测 画质设定
上图是关于狂野西部《Call Of Juarez》的画质设定：全屏，Shadowmap size为2048x2048，Shadows Quality设置为Normal，音效关闭，测试分辨率分别采用1280 x 1024、1920 x 1200。
10 《孤岛危机》Crysis详细对比测试 画质说明
如果说著名的FarCry《孤岛惊魂》敞开了第一代DX9游戏的大门，那么同样是由CryTek公司制作的FarCry续集——Crysis《孤岛危机》，将很有可能为大家敞开DX10游戏的另一道大门。画面设置如下：
由于Crysis是目前对显卡要求最高的DX10游戏，因此在本次评测中，我们将分辨率锁定在1280*1024、1920*1200，所有的画面设置都调至高，同时关闭AA和AF。
测试场景我们选择了从树林中走到海边的一段路程，用Fraps记下平均帧数，每个分辨率跑两次，以两次测试平均值的最大值为成绩。
画质设置介绍 《半条命2：第二章》引擎在HDR和游戏解说系统上继续增强。《半条命2：第二章》引擎当中的游戏子引擎将支持豪华的室外场景，树叶渲染上将采用Alpha覆盖技术，提供更好的树叶细节和反锯齿效果。《半条命2：第二章》引擎引入全新的粒子系统，将提供动态软阴影效果。《半条命2：第二章》引擎当中的物理子引擎也经过重新设计，提供大场景大范围的物理效果。下面是关于《半条命2：第二章》的画质设定及评测说明。
我们将游戏的特效全部开至最高，分辨率锁定在1280*1024、1920*1200上。
《半条命2：第二章》的评测我们选择了崖边的场景，测试过程中，我们跑到崖边等待游戏画面的闪光至震荡完毕，用Fraps记下3次的成绩取其平均值的最大值为测试成绩。
画质设置介绍
评测画质如上面设置，所有特效开至最高，分辨率锁定1280*1024、1920*1200。
13 《Unreal Tournament 3》虚幻竞技场3 详细对比评测 画质设置介绍 关于虚幻竞技场3游戏的详细画质设定如下，如下图。
显示分辨率方面，我们分别采用1280 x 1024、1920 x 1200。
纹理贴图细节“Texture Detail”、环境的细节“World Detail”全开，关闭垂直同步“Enable V-Sync”等等。

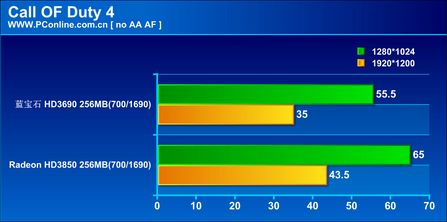

14 《使命召唤4》Call OF Duty 4对比测试 画质说明
关于Call OF Duty4的画面设置如上，所有特效开至游戏能够支持的最高级别，同时关闭垂直同步，分辨率选择为1280*1024、1920*1200。
我们选择了大雨滂沱的快歌乐运输号，在直升机至船上的那段场景，用Fraps记下平均帧数，每个分辨率跑两次以两次测试平均值的最大值为成绩。
PConline评测室总结： 蓝宝石凭借其出色的研发实力，在Radeon HD3690大量市场上市之前已经做好了自己开发的HD3690显卡。而且在运行频率上，蓝宝石的这款HD3690比起其他品牌的同类产品还有着一定的优势，性能更好就不在话下了，下次我们来对本次评测进行总结。
性能上： 虽然测试难免会有所误差，但从整体成绩上看，同频率下Radeon HD3850领先Radeon HD3690近20%左右，在多项测试项目中HD3850的最大领先幅度也为27%。而从价格上看，Radeon HD3690却比Radeon HD3850便宜30~66.7%，定位于千元以下的独显市场，可以说Radeon HD3690是一款相当具备市场竞争能力的产品。 普及度上： 自1月23日AMD-ATi的新品发布会至今，适逢中国农历年，不少销售商都处于休假，因此ATi发布的新产品到目前为止还未大量铺货。如今农历年过去了，随着广大学校的开学，相信DIY市场将又会迎来一装机高峰期，ATi的Radeon HD3690能否抓住此次机会，再次在国内的DIY市场上深深扎根呢？ 市场前景： 我们对Radeon HD3690的前景是相当期待的，相信如果在供货上不出现问题，Radeon HD3690在假后应该会受到不少DIYer的关注。根据早前的消息得知，Radeon HD3690的上市价格大概在899~999元之间，以填补ATi中端产品至高端产品的市场空隙。在目前游戏的发展趋势来看，显卡也逐渐往越来越高端的趋势发展，要应对目前市面最新的游戏大作，一张有着优秀性能的显卡是十分需要的，现在要玩好游戏再也不像以前那样三四百元买一张显卡就足以应付，对于不想投资千元以上金额在显卡上的朋友，定价在千元以下的Radeon HD3690无疑是很好的选择。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
