正在阅读:引发革命!影驰 9600GT刀锋版性能详细评测引发革命!影驰 9600GT刀锋版性能详细评测

2008-06-03 09:19 出处:PConline原创 作者:Alex 责任编辑:zhuyumian
11 前言:影驰提出第二代HTPC显卡——刀锋系列回顶部



1 前言:影驰提出第二代HTPC显卡——刀锋系列

  现在我们常说的HTPC是Home Theater Personal Computer的缩写,也就是家庭影院电脑的意思,与传统的电脑相比,它更加注重于多媒体影音方面的功能,在过去几年中,HTPC的概念还未广泛普及,消费者对HTPC这个概念还比较模糊,而其实在生活水平较高的欧美国家,HTPC很早就成为家庭影音的潮流。今年高清视频的发展非常迅速,当大家接触到高清视频1080P这个概念后,对HTPC追求的用户也越来越多。

  而量大独立芯片巨头——nVIDIA和ATi,他们都对旗下的主流DX10显卡加入了高清视频硬解的技术,随着高清显卡的普及,现在消费者打造一台HTPC,仅需一张廉价的高清显卡就能组成,大大降低了组建HTPC平台的价格,可以说新显卡的技术,在一定程度上推动了HTPC的发展。

UVD PureVideo II
nVIDIA和ATi的显示核心对高清视频都加入了硬件解压技术

  但多数HTPC本身由于机箱所限,只能选择刀板的显卡。正因为如此,HTPC显卡的选择才比较困难,选择范围较小。而一直以来,用户对HTPC显卡的定义都是一款面向入门级的低端显卡,除了能够满足3D性能的基本要求,要用HTPC概念显卡来进行大型3D游戏似乎有点不切实际。

HTPC平台
多数HTPC机箱只接受刀卡,能够供用户选择的显卡其实不多

  为了丰富消费者的选择,也为了扭转消费市场向来对HTPC显卡的观点,影驰(Galaxy)于近期推出了名为“刀锋系列”的HTPC系列显卡,而我们PConline评测室近来也收到了影驰 9600GT刀锋版,它除了具备传统HTPC显卡的Low Profile刀板设计外,还将首次将高性能的显示芯片引入到这类“刀板”显卡中,实行将性能和高清显卡相结合,扭转以往消费市场对HTPC显卡3D性能低下的观点。

影驰 9600GT 刀锋版
影驰 9600GT刀锋版  图 库  评 测  论 坛  报 价

  我们知道显卡的性能和热功耗是成正比的,随着显卡性能的提升,其芯片组的发热量和需要的功耗也随之增加,以往由于受到技术工艺等方面的限制,HTPC显卡的概念只能用于低端入门级,大大限制了用户在这方面的需求。而倡导第二代HTPC革命,影驰带来的刀锋系列——影驰 9600GT刀锋版,能否改变这个现状呢?它的发热量和稳定性又如何呢?笔者将在这次评测中为大家介绍。

22 影驰 9600GT刀锋版图片赏析回顶部

2 影驰 9600GT刀锋版图片赏析

影驰 9600GT 刀锋版
影驰 9600GT刀锋版  图 库  评 测  论 坛  报 价

  影驰 9600GT刀锋版 采用了Low Profile设计,确保对HTPC机箱的兼容性,这也是目前HTPC显卡的通性,而为了保证显卡对大机箱也兼容,在正式零售版中显卡也提供了大机箱挡板,方便大机箱用户的选用。显卡基于nVIDIA最新的G94-300显示核心,采用65nm工艺制程,拥有64个Stream Processor,32个纹理单元和16个光栅处理单元,支持256bit显存位宽,支持DirectX 10.0和Shader Model 4.0特效。支持PCI-E 2.0规范,支持第二代的PureVideo HD技术,支持MPEG-2、H.264高清视频的硬件解码,配合其Low Profile设计,是组建HTPC平台的不错选择。

影驰 9600GT 刀锋版

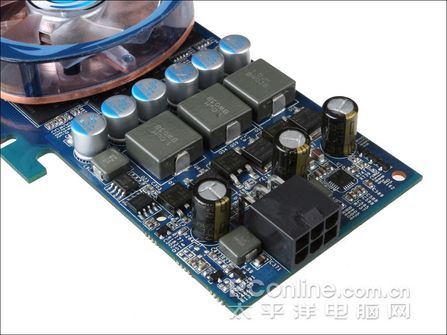

  影驰 9600GT刀锋版采用了2+1相供电设计,大量松下液态电容和日系铝核固态电容为显卡提供了纯净的电源供应,而显卡还提供了一个6pin外接接口,以保证显卡的稳定运行。

影驰 9600GT 刀锋版

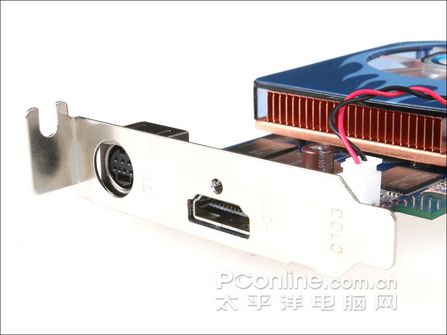

HDMI + TV-OUT输出接口

  为了迎合HTPC机箱,影驰 9600GT刀锋版 采用了低挡板,而输出接口也提供了HTPC用户最常用的HDMI接口,在正式零售版中,影驰还会为用户提供高挡版和DVI-HDMI视频接线。

影驰 9600GT刀锋版 影驰 9600GT刀锋版
采用HDMI-HDMI接线连接组建HTPC平台

影驰 9600GT 刀锋版

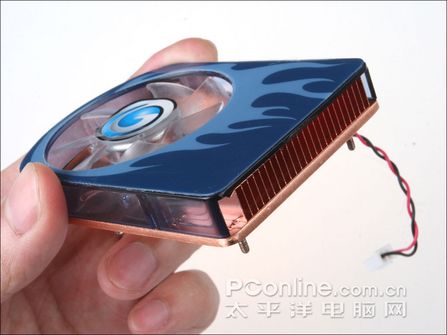

影驰 9600GT刀锋版散热器

  影驰 9600GT刀锋版采用了铜底散热器设计,据透露,在正式零售版中影驰 9600GT刀锋版还将采用散热效能更佳的散热器,以提高显卡的散热效能。

影驰 9600GT刀锋版 影驰 9600GT刀锋版
影驰 9600GT刀锋版散热器

影驰 9600GT 刀锋版

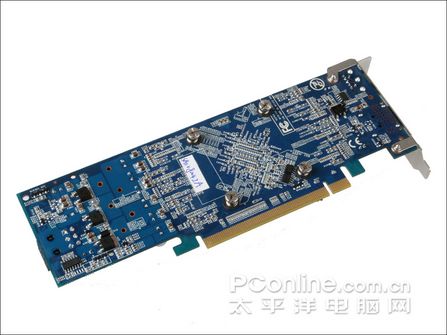

影驰 9600GT刀锋版背面一览

  对于刀板显卡,由于布线空间较小,不少厂商为了省约成本,都采用了6层甚至4层的PCB板,以降频的方法来提高显卡的稳定,这种做法虽然能够保证HTPC的整体稳定性,却牺牲了显卡的性能。为了最大限度挖掘影驰 9600GT刀锋版的性能,影驰 9600GT刀锋版采用了八层PCB板设计,更多的PCB层数为显卡提供了更多的布线空间,使得显卡的电气性能更佳,从而在提供更高性能的前提下保证了显卡的稳定性。

影驰 9600GT 刀锋版

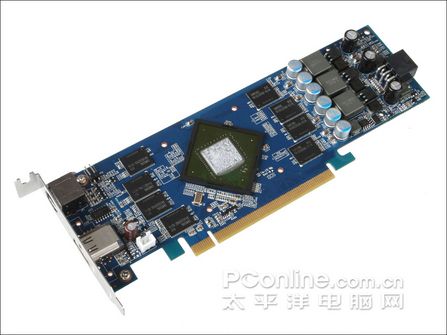

影驰 9600GT刀锋版正面一览

影驰 9600GT 刀锋版

  影驰 9600GT刀锋版采用了三星1.0ns-DDR3显存颗粒,一共八颗组成512M/265bit规格,而在运行频率上,影驰 9600GT刀锋版也保持在公版的规范上,核心/显存频率650/1800Mhz,Shader频率为1625Mhz,并没有因为刀板设计而在规格上有所缩水。我们知道公版9600GT在散热上已经有所吃力,那么换成对散热要求更为苛刻的刀卡设计,影驰 9600GT刀锋版能否保证其稳定性嫩?下面我们先来看看影驰 9600GT刀锋版和公版9600GT的PCB板对比图。

33 影驰 9600GT刀锋版和公版9600GT PCB板对比回顶部

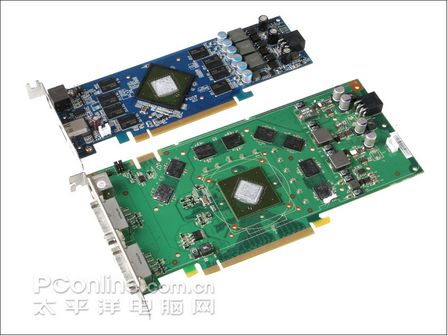

3 影驰 9600GT刀锋版和公版9600GT的PCB板对比图

影驰 9600GT刀锋版

  影驰 9600GT刀锋版和公版9600GT同样搭配了8颗DDR3显存颗粒,在长度上影驰 9600GT刀锋版要比公版9600GT短上一截。

影驰 9600GT刀锋版
除了长度短了一截,影驰 9600GT刀锋版也比公版96GT的PCB小很多

影驰 9600GT刀锋版

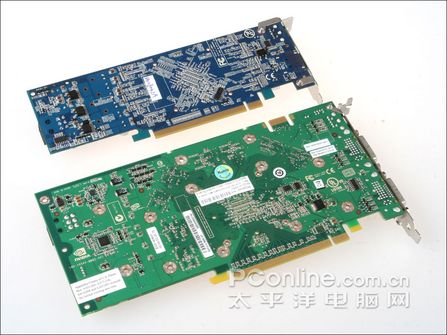

背面对比图

影驰 9600GT刀锋版

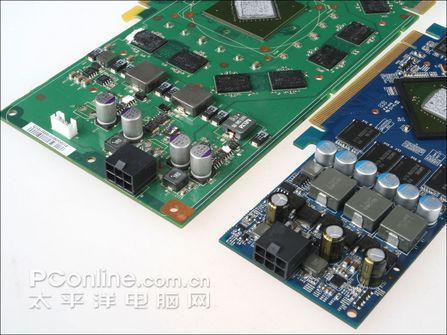

  供电为上,两者都采用了2+1相供电设计,提供6Pin电源接口,仅在用料上有所区别。

44 测试平台简介及3D性能评测结果回顶部

4 测试平台简介及3D性能评测结果

评测平台
CPU

Intel Core 2 Extreme E8500(OC 500x8=4.0Ghz)

主板

技嘉X38-DQ6

内存

DDR2-1000 1024MB x 2(5-5-5-15)

硬盘

日立7K250 SATA 250G

显卡

影驰 9600GT刀锋版(650/1800Mhz SP:1625)

软件平台
系统软件

  Windows VISTA Ultimate SP1 + DirectX 10

驱动程序

  主板:Intel 8.1.1.1009
  NV 显卡:nVidia ForceWare 驱动175.16 For Vista

评测软件

  • 3DMark2006 Ver.110
  • Unreal Tournamant 3(虚幻竞技场 3)
  • Campany Of Heroes(英雄连)
  • 半条命2:第二章
  • Crysis Benchmark
  • World In Conflict

  本次测试我们选择市面上的公版显卡作为对比对象,显卡驱动都选择目前最新的175.16,显卡控制面板设置全部保持默认。我们针对这测试显卡做了一次散热效能的测试,测试中室温保持在25度,全部为裸机状态。

影驰 9600GT刀锋版 3D性能评测总览:

评测项目

影驰 9600GT刀锋版(650/1800)

3DMark2006
1280x1024 0AA

10782

3DMark Vantage

Performance

3798

Campany Of Heroes (DX10)
1440x900 0AA

44.4

1680x1050 0AA

35.2

World in conflict (DX10)

1440x900 0AA

41

1680x1050 0AA

34

Assassin's Creed (DX10)

1440x900 0AA

46.7

1680x1050 0AA

40.3

Unreal Tournamant 3 (DX9)

1440x900 0AA

125.2

1680x1050 0AA

100.9

Half Life 2:EP2 (DX9)
1440x900 0AA

113.7

1680x1050 0AA

88.5

55 影驰 9600GT刀锋版温度对比测试回顶部

5 影驰 9600GT刀锋版温度对比测试

影驰 9600GT刀锋版

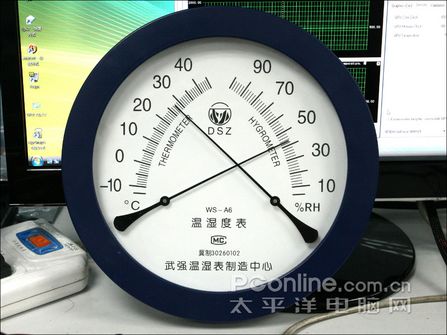

测试室温为28度

试方法:

  本次关于散热的PK测试,我们分别有待机温度和GPU满载测试两个部分,其中待机温度测试为我们将测试显卡放置在主机上运行,不进行任何操作在Vista界面上待机,30分钟后记录其核心温度。而满载测试我们则采用LostPlanet的GPU Benchmark为测试场景,DX10及所有特效全开然后在2560 x 1600 4AA/16AF下满载运行一段时间,然后记录下其满载温度。测试显卡为影驰 9600GT刀锋版 ,测试室温为28摄氏度。

影驰 9600GT刀锋版
影驰 9600GT刀锋版待机散热表现

  影驰 9600GT刀锋版的待机温度为57度,虽然比起大板设计的9600GT来说这个待机温度较高,但作为Low Profile设计的9600GT,影驰 9600GT刀锋版将待机温度控制在57度已属理想。

影驰 9600GT刀锋版

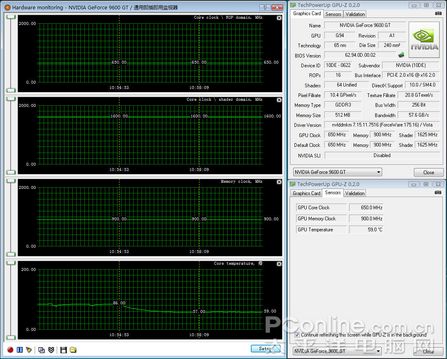

影驰 9600GT刀锋版核心满载散热表现

  满载后影驰 9600GT刀锋版的核心温度高达86度,而核心温度回到待机时也需要耗费3分钟左右时间,散热效能还可以接受,要知道公版散热设计的8800GT,核心温度满载时达到80度以上是相当轻松的。而根据影驰透露,在正式零售版中,影驰 9600GT刀锋版将搭配效能更佳的散热器以提高散热效能,到时相信显卡的散热将有更好表现。

66 PConline评测室总结回顶部

6 PConline评测室总结

影驰 9600GT 刀锋版

  影驰在DIY独显市场上向来眼光前卫,这次推行“第二代HTPC”刀卡革命,将3D性能强劲的显卡引入了HTPC的概念之中,不仅对工程师的设计提出了极大的考验,对散热器的选用也是一个很大的挑战。从这次评测中看出,影驰 9600GT刀锋版在3D性能上有着相当不俗的表现,但在散热表现上还有待改进,毕竟高达86度的满载核心温度对于放在HTPC小机箱中还是过热。而根据影驰透露得知,正式发布的零售版影驰 9600GT刀锋版将采用改进的散热器,以达到更好的散热效能。

  抛开其他因素,影驰 9600GT刀锋版的确引领了一次HTPC Low Profile显卡的一次革命,它的出现不仅意味着以往我们接触的“刀板”显卡能够往更高端的层次发展,也印证了目前整个DIY领域,都逐渐往高端化的方向发展。我们期待正式零售版影驰 9600GT刀锋版在散热效能上有所改善,以适应HTPC的散热需求。
