正在阅读：喋血双雄!磐正超磐手A/N7系整合主板赏析喋血双雄!磐正超磐手A/N7系整合主板赏析

　　2007年11月20日（美国时间19日），AMD正式发布AMD Phenom（羿龙）系列原生四核处理器。而与此同时AMD 780G和NVIDIA MCP78整合主板为此而诞生，给予了AMD Phenom系列提供了最新的HDMI整合方案，大大缩小了与INTEL整合芯片之间的差距，给予对手一定的打击。同时作为资深的主板制造商，全新概念的台湾超磐手当然不能浪费该大好机会，一并推出基于NVIDIA MCP78芯片组的磐正超磐手AF78+Ultra和AMD 780G磐正超磐手AK780G两块主板。

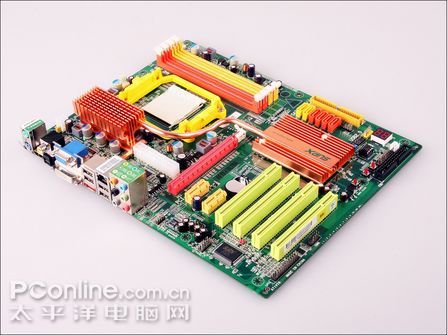

　　磐正超磐手AF78+Ultra采用了全新包装设计，正面使用了感官唯美的凤凰造型。高规格绿色PCB板采用了标准ATX版型架构，同时作为AF78T ULTRA的升级版，AF78+ ULTRA采用了热管布局，更适合插件的散热，以及后期Hybrid SLI平台的组建。芯片组采用了MCP78S单芯片，支持Hyper-Transport 3.0总线频以及AMD AM2全系列处理器，同时提供HT3.0 5.2GTs高数据带宽的支持。整合的Geforce 8200显示核心具有16个流处理器，支持Direct10.0与SM4.0。磐正超磐手AF78+Ultra整合上GF8200图形处理器，核心频率/流处理器频率为500MHz/1200MHz，显存位宽识别为64bit。Direct X设计的游戏中，对比780G游戏性能占据明显优势，性能暂且屈居整合GF9200芯片组的MCP78U之下。

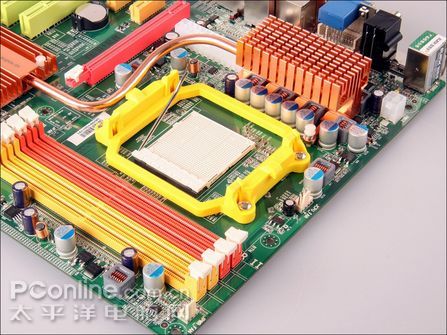

　　一根长长的导热管像巨龙一般，从巨大的北桥散热片一直延伸到MOS管散热片上，几乎横跨整个主板。在MOS管散热片下面乘凉的供电部分设计为标准5相独立PWM供电，各相采用了三洋固态电容辅以了半封闭式电感，既保证CPU供电的需求同时也增强了超频能力。供电设计之豪华，在众多平凡的MCP78主板中显得独树一帜。而其他部分电容也毫不逊色，采用了最常见的高级电容--Rubycon（红宝石） MBZ 电容。同时24PIN+8PIN的电源接口就设计在供电部分的下面，感觉电源线连接的时候还算比较方便。主板提供了4条DIMM内存插槽，支持双通道DDR2-667/800/1066内存，容量上限8GB。

　　I/O背板功能丰富，载有主流D-SUB、DVI-D、HDMI等显示接口，E-SATA接口及SPDIF同轴输出接口等，8声道音频输出、网卡接口一应俱全，另外还提供了一个E-SATA接口，方便了用户驳接热插拔存储设备。同时由于设计有HDMI接口，加上其搭载的MCP78S，完全支持第三代PureVideo HD高清视频硬件解码加速，无论是蓝光和HD DVD的播放还是HDCP等高清输出都是小菜一碟。

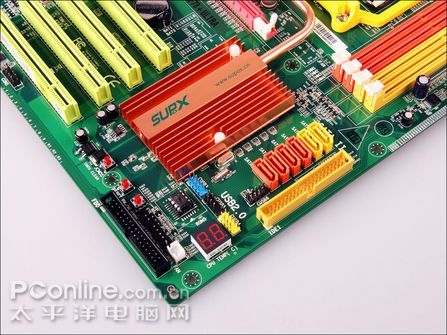

　　全新的磐正超磐手的全新主板设计概念是为超频发烧友思想而设计，为此这块主板特意为针对超频玩家设计了Q-BUTTON快手按键(一键重启、开机和清CMOS)和主板侦错灯。同时，超磐手独有的S-BIOS永亮技术提供了对主板BIOS的特色保护功能。S-BIOS永亮技术凭借超磐手自主研发的"SUPOX7401"超级I/O芯片，说明了现在的磐正超磐手不仅仅致力与主板的开发，同时在芯片上也有一定的造诣。同时MCP78S单一的北桥设计，代替南桥提供了6个支持300MB/s传输的SATA磁盘接口，并支持多种RAID模式，除外另有IDE和软驱接口各1个。

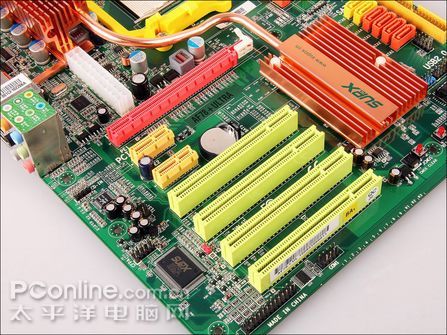

　　主板集成了RTL8111B千兆级网络芯片，提供硬件网络传输效果，而音频方面则采用了ALC888芯片，提供了7.1HDA声道的输出。扩展槽位提供了2组PCI-Express X1、1组PCI-Express X16和4组传统PCI，支持Hybrid SLI技术。其中，Hybird SLI技术类似于AMD 780G混合交火技术，同样能够很好地实现了整合图形核心IGP和独立显卡GPU的SLI系统组建，在获得相应性能提升的同时，也很好解决了以往添加独立显卡对整合图型芯片进行性能屏蔽的浪费。

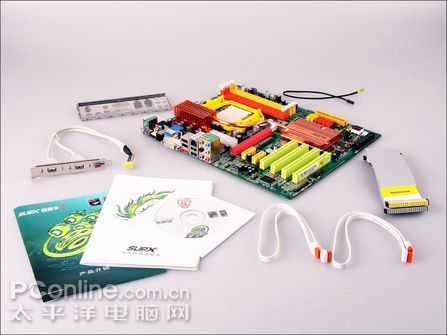

　　所送的配件十分丰富，PCI的USB接口挡板可以使主板多提供两个USB接口，而配送的两条SATA线还带有拐角功能。让DIY玩家真正惊喜的是配件中居然还带有温度探头！在超频使用中这个可是个好家伙！设计如此一流的MCP78居然仅需要799元！AMD的FANS们难道还不赶快行动？

　　看完NVIDIA的7系英雄后当然要回到AMD自家的芯片组的AK780G了。磐正超磐手AK780G在包装上跟之前的780系列芯片组包装并没有太多的变化，继续沿用其"朱雀"系列的包装，而CrossFrie X 功能也醒目地安排在盒子的右上角。PCB则采用了绿色MINI ATX设计，十分适合小机箱的家庭应用。作为690芯片组的继任者，磐正超磐手AK780G采用了RS780+SB700的芯片组，使用AM2+接口，能够支持K10处理器和所有的AM2接口处理器，能够实现5.2Gts Hyper-Transport 3.0总线。同时内建DX10级别的ATi RAdeon HD 3200图形处理器，支持shader model 4.0，Avivo技术，而能够支持CrossFrie X 也是这款主板最吸引人的地方。同时芯片组集成了ATi Radeon HD 3200显示核心，内建40个流处理单元，GPU默认核心频率为500MHz，这和当前低端主流的HD 2400pro独立显卡规格基本一致。支持DirectX 10，也支持高清硬解码加速引擎UVD，可以更流畅地播放H.264和VC-1格式高清视频。输出接口方面，AMD 780G将支持DisplayPort、HDMI和DVI，也支持HDCP保护，比690G更进一步。更重要的，780G前所未有的支持Hybird CrossFire混合交火，与Hybird Memory规格，为低端整合显卡性能打了一剂强心针。

　　主板采用四相设计，以低抗阻高品质的三洋固态电容配合上蓝宝石Nichicon HN电容+半封闭电感+大电流低阻抗1+2三颗MOS管保证电路运行的高效，同时也带来了了极高的散热效率。系统元件的工作寿命亦在低温度控制之下得以大幅度延长，能够有效保证系统稳定运行。另外主板提供了4个DDR2内存插槽，由于AMD的处理器都是内置内存控制器，在采用AM2+处理器时最大可支持容量为8G的DDR2 1066内存。

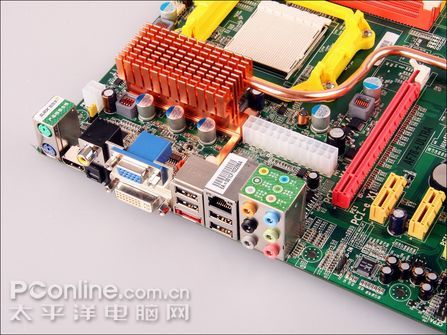

　　因为AMD 780G系列芯片组的缘故，所以磐正超磐手AK780G在I/Q接口方面特别丰富，不但有提供了D-SUB、DVI-D接口和HDMI高清显示接口，同时E-SATA接口及SPDIF同轴输出接口也没有缺少，而最后的8声道音频输出、网卡、USB2.0接口则带给了使用者更多的使用乐趣。

　　全新的SB700南桥支持多达8组SATA 2的接口(其中一个设计为e-SATA、一个设计在处理器供电部分和背部的I/O接口之间)，支持RAID 0，1，0+1传送速度可达3.0 Gbps，而且支持RAID 0,1,0+1,5等磁盘阵列模式。为了方便使用IDE设备，还另外提供了一个IDE接口。同时磐正自主开发了SUPoX SUP-7401 I/O 控制器，通过这个控制器能更好的协调各I/O接口运作的芯片，各种外接设备都能更顺利和方便的使用。在SATA接口附近还带有CMOS清空钮，对于超频玩家来说绝对是个好设计。

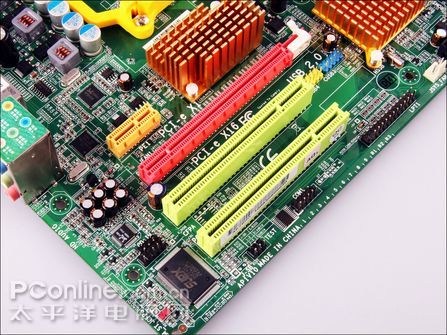

　　扩展功能方面，主板还提供了一条PCI-E X16的显卡接口、1条PCI-E X1和两条普通PCI接口，方便了不同用户对扩展方面的需求。同时AK780G整合了AMD Hybrid CrossFire混合交火技术，混合CrossFire的意义不仅仅是提升性能，也有利于提高系统灵活性，降低功耗。显然，这将成为集成显卡和低端显卡联合发起的一场革命。而板载的ALC888音频处理芯片，支持8声道高保真音频输出，令使用者更加享受着使用中的乐趣。

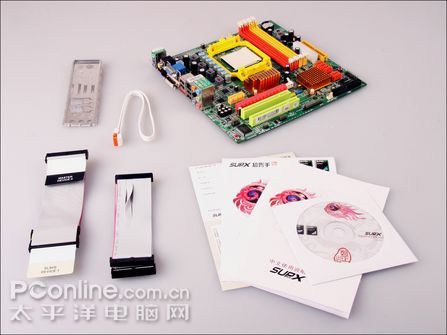

　　而主板的配件给人的感觉是实用而没有多余，配上支持拐角的SATA数据线更加显得人性化。这块主板的做工和用料都很不错，而且方便实用，就象闻名世界AK步枪一样，难怪起名为磐正超磐手AK780G。而且对于599元这个和AK步枪一样廉价的价钱来说，绝对是值得低端玩家购买的产品。
