　　随着PCB研发技术的发展，四相至五相CPU滤波电路已经成为不少千元以下主板的标准配置，部分高端主板甚至具备了六相、八相甚至十二相滤波电路。厂家为主板配备这样的电路的初衷在于获得更好的CPU超频能力，但用户是否在任何时候都用的上这么多相滤波电路呢？当用户在不需要超频的情况下，如此复杂的电路又是否会造成电能的浪费和加速主板的老化呢？节能与环保已经成为当今社会的主流思想，特别是能源价格高涨的今天，我们又是否应该为节约全球能源资源做出自己的一分贡献呢？

　　在《告诉你每天省多少电?技嘉动态节能引擎详解》一文中我们给大家详细介绍了技嘉最新发布的动态节能引擎技术。该技术以Intersil出品的PWM控制IC为功能控制基础，通过低电阻MOSFET、固态电容和铁素体电感等节能材料为载体，并最终通过技嘉研发的动态节能引擎软件告知用户节约的电。最近，PConline评测室收到了来自技嘉送测的技嘉EP35-DS4这款具备动态节能功能的主板。

　　和我们较为熟悉的P965-DS4一样，技嘉EP35-DS4仍采用较为清爽的淡色设计，整体给人感觉较为大方。

　　作为一款支持DES动态节能引擎的主板，我们可以从它的包装上看到相关的标识，其中最为醒目的是最高70％的节能效果和最高20％的能效提高比率。同时主板包装背面也注明了它采用的节能元件。

技嘉 GA-EP35-DS4  图　库  评　测  论　坛  报　价

技嘉EP-35-DS4主板赏析：

　　技嘉 GA-EP35-DS4采用全尺寸大板设计，用料方面为全日系固态电容，做工豪华，并通过“Silent-Pipe”散热器把南北桥芯片和MOSFET管相连，形成S造型。主板采用P35 + ICH9R芯片组，支持800/1066/1333/1600(OC)MHz前端总线，支持Intel LGA775接口全系列处理器。同时最高支持1200Mhz(OC) DDR2内存。

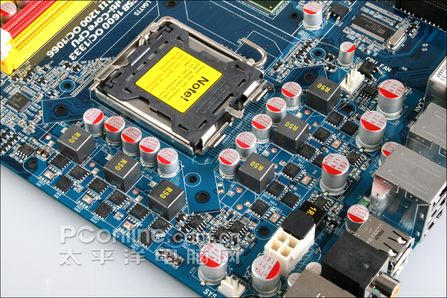

　　主板采用豪华的六相供电设计，每相为一个全封闭铁素体电感搭配三个低电阻MOSFETs，前后级则全为固态电容。

　　为了达到控制工作相数的目的，主板采用了ISL 6327 PWM控制芯片，该芯片具备8bit输入电压识别技术、可支持2-6相滤波电路，同时也是技嘉DES动态节能引擎得以实现的幕后功臣。

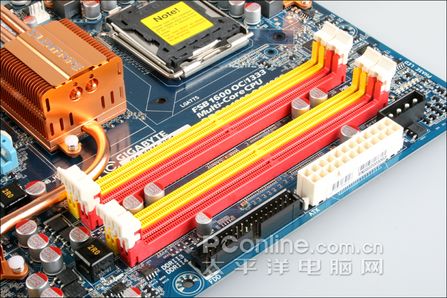

　　主板提供四条DDR2内存，在超频状态下最高可支持双通道1200Mhz内存频率。

　　我们知道技嘉这款EP35-DQ4主板为CPU滤波配备了六相供电，相对应地，主板在内存插槽边缘提供六个发光二极管（标注为“Phase LED”），分别代表者每相电路的工作情况。也就是说如果主板仅以两相工作的话，就仅有两个Phase LED发亮；而如果六相同时工作的话则会有六个Phase LED发亮。当然，用户同时也可以通过动态节能引擎软件界面来观察电路工作情况。

　　主板采用ICH9R南桥芯片提供六个SATA 3.0Gb/s接口，提供SATA RAID 0/1/5/10阵列功能，此外主板还通过第三方磁盘控制芯片提供额外两个个SATA 3.0Gb/s接口和一个IDE接口。其中两个SATA接口支持SATA RAID 0/1阵列模式。

　　第三方磁盘控制芯片采用的是智微科技的产品，但因为经过打磨，我们不确定它的型号。为了实现3个1394a接口输出，主板采用了德州仪器的TSB43AB23控制IC。

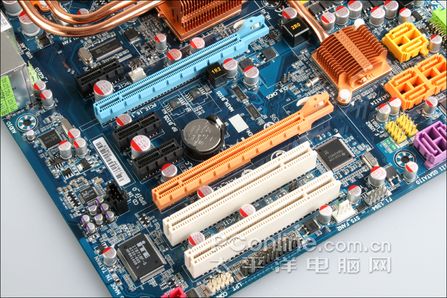

　　主板提供两条PCI-E 16×插槽，其中位于上方的插槽由北桥芯片提供16×带宽，而位于下方的插槽则由南桥芯片提供4×带宽。两条插槽可以组成16×＋4×交叉火力平台。

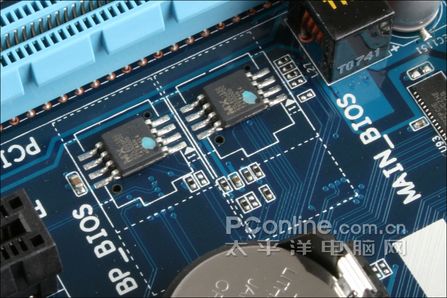

主板提供两个BIOS芯片，方便用户还原BIOS

　　主板采用ALC 889A芯片提供7.1声道HD Audio音频输出，提供DTS、S/PDIF输出和输入接口。而基于PCI-E通道的RTL8111B芯片则提供千兆网络支持。

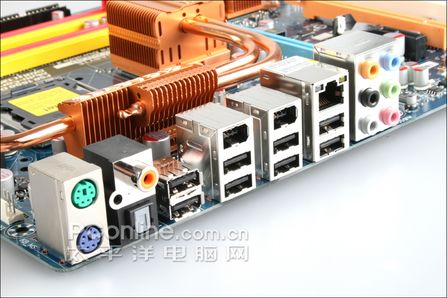

主板I/O输出一览：提供多达八个USB接口和两个1934A接口等

主板热管散热器赏析：

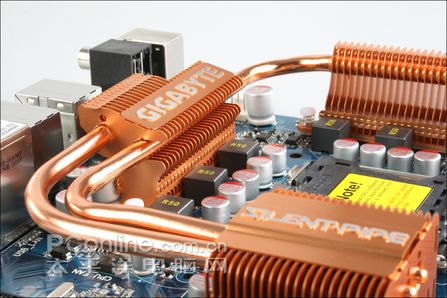

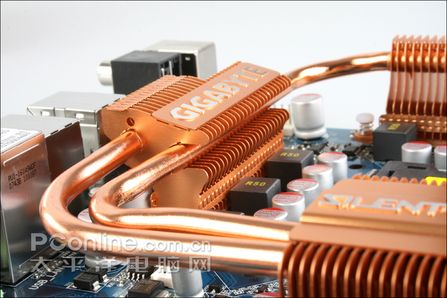

　　热管散热是这款主板的另一特点，S型的热管把MOSFET散热鳍片、北桥芯片散热鳍片和南桥芯片散热鳍片串连起来，达到温度均衡的目的。

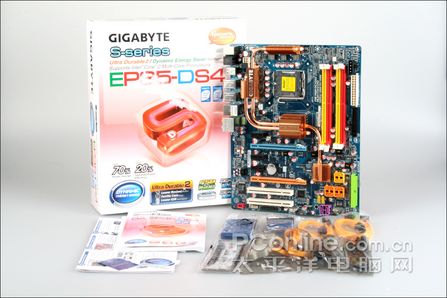

包装及附件一览

测平台及评测说明：

　　为了评测主板是否具备节能功率和超频能力，我们在评测过程中使用了频率较高的Intel Core 2 Duo E6400处理器。BIOS设置方面，我们关闭了所以不需要使用的功能和设置。

主板BIOS功能介绍：

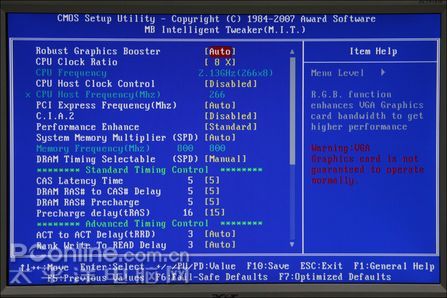

　　进入BIOS界面后，我们选择“MB Intelligent Tweaker”一项便可进入控制超频的选项。在这里用户可以设定CPU的倍频、CPU外频、内存频率、PCI-E频率、内存时序等，此外还有Robust Graphics Booster、自动超频功能的开启等。

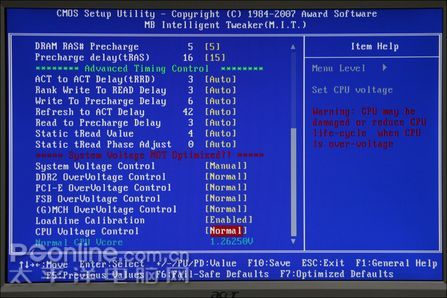

　　电压调节方面，主板提供了包括DDR2内存电压、PCI-E插槽电压、前端总线电压、北桥芯片电压和CPU电压调节功能，此外还加入了“Loadline Calibration”功能。该功能允许系统自动调节CPU电压以保证系统稳定。

动态节能引擎是否真的节能？

　　顾名思义，技嘉动态节能引擎（DES）的作用在于降低功耗或者说节约电能。那么这块主板在DES软件的作用下是否具备节能功能呢？

　　总的来说，技嘉DES软件的作用在于为用户提供当前主板电路和CPU功耗等信息。这些信息包括，CPU即时功率、主板滤波电路工作情况、电能节约情况等，并提供手动调整CPU电压、CPU自动降频开关功能。另外值得一提的是，在仅需XP系统并处于闲置状态时，DES软件显示CPU电路仅有两相工作（如上图所示）。

　　为了便于网友对比功耗，笔者在评测过程中使用了康舒iPlus LCD 550电源，这款电源具备整机功耗显示功能，网友可以直观地比较整机功耗地变化。

CPU Voltage Level 1（BIOS设置均为默认值）：

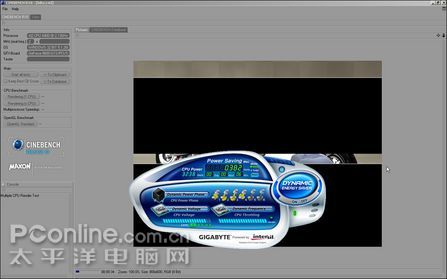

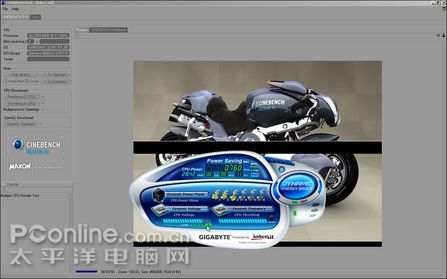

　　在第一轮的评测中，我们首先把CPU Voltage设置在Level 1档位，并在后台运行Cenibench  R10 CPU双核渲染，以保证CPU的占用率为100％。此时DES软件显示CPU当前功率为32.38W，有四相滤波电路在工作。下面我们再来看看电源显示的整机功率。

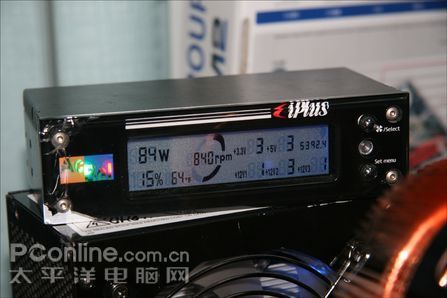

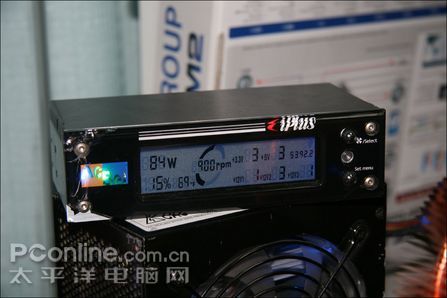

整机功率为84W

CPU Voltage Level 3（BIOS设置均为默认值）：

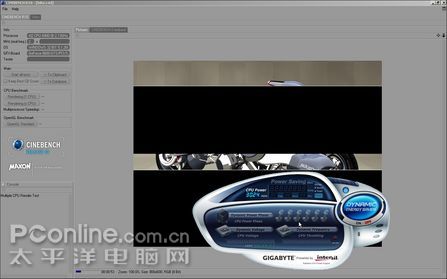

　　为了达到更好的对比目的，我们在第二次评测中把CPU Voltage设置在Level 3档位，同时在后台运行Cenibench  R10 CPU双核渲染。此时DES软件显示CPU当前功率为28.42W，有三相滤波电路在工作。

此时电源显示整机功耗为72W

　　在这一轮的评测中，我们发现CPU Voltage在不同的档位设置直接影响着CPU的功率。从DES软件上比较，Level 3的CPU功率要比Level 1的CPU功率低4W左右，而电源显示两者的整机功耗相差12W，除了4W来自CPU直接的差距外，另外8W的差距相信是来自主板电路，因此电流增大后会同时增大电路的发热功率。最后需要说明的是，虽然Level 3和Level 1 在功耗上存在差异，但CPU运算Cenibench  R10的成绩并没有受到影响，两次的成绩差距不超过3％，属于正常误差内。

关闭、卸载DES软件跑Cinebench R10：

　　在第一轮的评测中我们尝试了在不同的电压下对比CPU功耗差异。那么如果关闭DES动态节能引擎或者卸载它之后，CPU的功率又会有什么变化呢？

　　在关闭DES软件后跑Cenibench  R10，软件显示此时CPU功率为30.24W。

此时电源显示功率为84W

卸载DES后跑Cinebench R10时整机功耗

　　在第二轮的评测中，我们发现无论关闭DES软件还时直接卸载该软件，电源显示的整机功率均为84W,比开启该软件后CPU电压在Level 3时的72W要高，而且CPU渲染的成绩并没有受到明显的影响，因此可以肯定84-72＝12W便是DES软件为CPU和主板电路节下的功耗，节能幅度为14%左右。但同样值得注意的是此时整机功耗和CPU电压在Level 1时一致，但DES软件显示CPU功率则有2W左右的差距，这样的结果颇为让人费解。

超频成绩对比：

　　在进行超频前，我们把CPU电压调至1.50000V，并把北桥芯片电压、FSB电压、内存电压和PCI-E插槽电压各上调0.3V。同时锁定PCI-E频率为100Mhz，锁定CPU外频：内存频率为1：2，内存时序为5-5-5-15，2T。

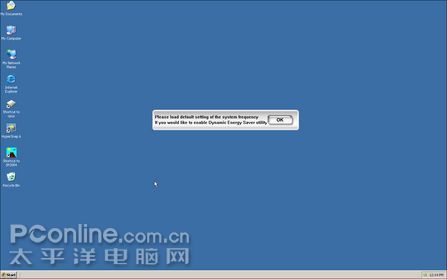

　　出乎我们意料的是，当我们在BIOS进行超频后，系统提示Dynamic Energy Saver不能用。也就是说如果用户要超频的话只能放弃节能，要节能的话只能让CPU在默认频率下运行。

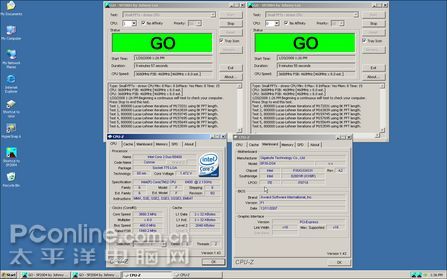

　　在了发挥主板的超频能力，我们采用的是“体制”相当不错的E6400处理器。事实证明技嘉这款主板并没有让我们失望，在默认8倍频的情况下，CPU外频稳定于460Mhz外频，通过了SP2004最高强度的负载。

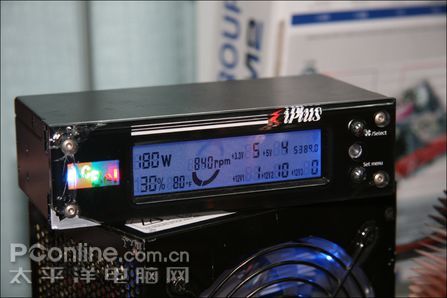

　　通过电源的显示，此时整机功耗上升到达了180W，和默认BIOS下的功率相比，上升幅度达到了100W。

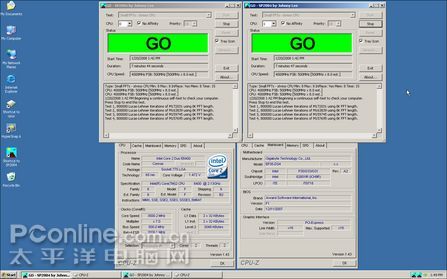

　　当笔者继续往上超时，处理器止步于470Mhz×8，此时SP2004报错，但系统并没死机，而且还通过了Super PI 104万位运算。

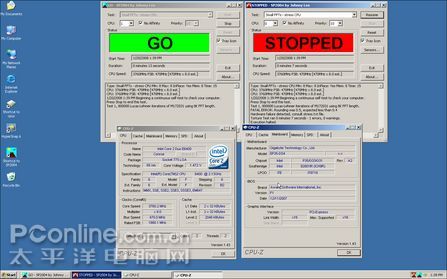

　　为了验证主板是否可以让CPU超至500Mhz，笔者把CPU外频降至7，此时系统稳定于500Mhz×7状态。当笔者把外频上调至510Mhz时，系统在进入XP系统前死机。当然这样的超频结果可能和CPU体质、CPU 1.5V的电压、主板F1版BIOS等多种因素有关。但能超至500Mhz×7的水平也很大程度上证实了这块主板的超频能力。

PConline评测室总结：

　　技嘉这款EP35-DS4主板以节能环保为概念，支持动态节能引擎技术。在评测过程中我们可以看到，技嘉动态节能引擎的工作原理在于关闭不需要工作的滤波电路，例如，当系统闲置时，主板仅有两相电路工作；而CPU跑评测软件时也仅有三相至四相电路处于工作状态，这节约了至少两相电路的功率和发热量，实际上此时整机也有十余瓦的功率节约。但稍显遗憾的是如果CPU处于超频状态，哪怕是仅仅超频1Mhz，系统都不能开启DES节能引擎，也就是说此时主板六相电路均有可能处于全工作状态，这或多或少让我们有点失望。

　　虽然这款主板以动态节能为卖点，但既然打上了“DS4”的旗号，它的超频能力就值得我们期待。事实证明这款主板并没有因为专注“节能”技术而舍弃超频能力。460Mhz×8和500Mhz×7并通过SP2004最高级别评测均说明了它的实力。
