一、前言

　　映泰（Biostar）的主板，面向的主要是玩家群体，由于有着不俗的超频性能与较高的性价比，在短短几年期间，映泰就在广大玩家群体中建立了品牌形象，其中TPOWER超频系列主板的超频性能更是受广大玩家的好评。而映泰也一直迎合着玩家的口味，往这个方向不断进步。

　　最近，映泰 TPower I45主板来到了评测室，这块主板采用的了Intel最新的P45芯片组，P45芯片组和上代P35相比并没有质的飞跃，最重要的改变是P45是支持PCI-e 2.0规格，并能拆分为两条8×的PCI-E插槽，从而支持交火功能。支持1333/1066/800/Mhz FSB，同时支持DDR3和DDR2内存，其中最高可支持DDR3 1333Mhz或DDR2 800Mhz。P45芯片组最高可支持16Gb DDR3内存，而DDR2内存则仅支持至8Gb。

映泰 TPower I45  图　库  评　测  论　坛  报　价

　　根据官方介绍，映泰 TPower I45主板是一款超频利器，完善的超频BIOS设计，拥有众多设置可以进行调整，用户可以根据自己处理器的体质进行设置。根据映泰官方的测试，该主板曾把一颗E8500的外频超到600MHz，相当强悍！

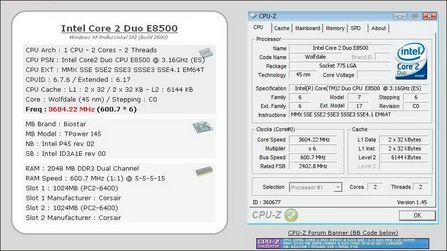

把E8500的外频提升到600MHz

　　从图中我们可以看到，映泰 TPower I45把E8500 ES由默认的333MHz外频超频到600MHz，虽然倍频由9.5降到6，但高达600的外频是非常考验主板的设计与做工的，因为这时前端总线已达2400MHz，北桥、内存都受到严峻的考验，但依然能进系统截图，这说明了映泰 TPower I45主板拥有着强大超频能力。

　　接下来让我们看看该主板的超频能力。

二、映泰TPOWER I45主板赏析

四相供电设计

T-POWER散热组件

　　映泰 TPower I45主板隶属于映泰最新发布T-POWER高端超频系列，基于Intel P45+ICH10R芯片组，采用黑色PCB及全固态电容大板设计，超越官方规格的支持，支持1600+MHz前端总线，支持双通道1200/1066规格内存，支持全系列的65nm和45nm双核、四核酷睿处理器。该主板采用成熟的四相供电设计，上面覆盖T-POWER散热组件，北桥与供电模块的散热片上采用一根热管相连。

主板扩展插槽

　　映泰 TPower I45主板配备了2条PCI-E 2.0规格插槽，支持双8x的交火模式，因为还没得到NVIDIA授权，所以暂时还不支持SLI；同时还配备了2条PCI-Ex1及2条PCI插槽，保证一切扩展需求。

PCI-E 8X和16X跳线

　　映泰 TPower I45主板的PCI-E插槽默认使用的是16X+4X模式，当需要组建交火模式时，需要先进行跳线，把两条PCI-E插槽设置8X+8X模式，保证交火时两个接口方面不存在瓶颈。

三、映泰TPOWER I45接口赏析

内存接口部分

　　虽然P45芯片组支持DDR3内存，但映泰 TPower I45主板依然采用主流的DDR2内存设计，相对昂贵的DDR3内存，目前廉价的DDR2更受消费者青睬。可看到主板上印着支持FSB 1600+和DDR2 1066+。

南桥芯片部分

 　　映泰 TPower I45主板采用了最新的ICH10R芯片设计，同时配有6个SATA 3.0Gb/s接口及12个USB2.0接口，SATA接口设计在主板边上，这个设计更加人性化，便于机箱内的布线。支持NCQ与磁盘阵列0/1/5/10等模式，由第三方芯片提供了IDE接口的支持，方便老用户升级。主板右下角提供了开机和重启按钮，也方便用户裸机超频调试。

主板外部接口


板载网卡和声卡芯片

　　映泰 TPower I45主板已经取消了COM口的支持，利用更多的空间提供了6个USB接口，2个eSATA接口，板载Realtek 8111C千兆网卡和ALC 888S 8+2声道HD声卡。

　　针对P45的市场定位，我们选取了两款45nm的酷睿2处理器，其中Intel Core 2 Duo E8500处理器代表着未来高端的双核处理器，而Intel Core 2 Quad Q9300代表着入门级四核处理器，它们将会是P45的标配CPU，这可在很大程度上反映主板对45nm处理器超频是否完善。为了便于发挥主板的超频性能，我们选用了单条威刚DDR2 1G 1066内存，可最大限度避免了内存成为系统超频瓶颈。在超频过程中，我们把CPU外频和内存频率锁定为1：1，PCI-E频率锁定为100。

　　为了快速验证超频的稳定性，我们选取了著名的烤机测试软件ORTHOS，采用严格的CPU和内存模式，优先级为9，并以通过至少两分钟测试为基准。

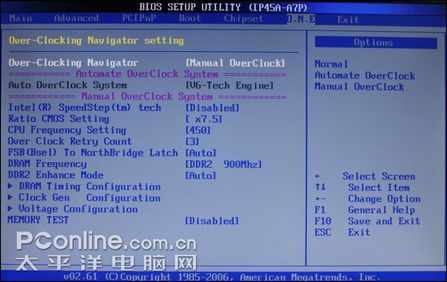

映泰 TPower I45 BIOS超频选项

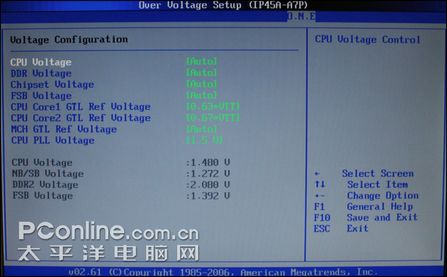

电压调整部分

　　从图中可看出，该主板的BIOS超频选项相当齐全，也非常直观，其中主要的设置项目有：Ratio COMS Setting为倍频设置，CPU Frequency Setting为外频设置，DRAM  Frequency 为内存频率设置。还有其他高级设置项目可根据自己CPU的体质进行设置。

五、E8500和Q9300超频测试：

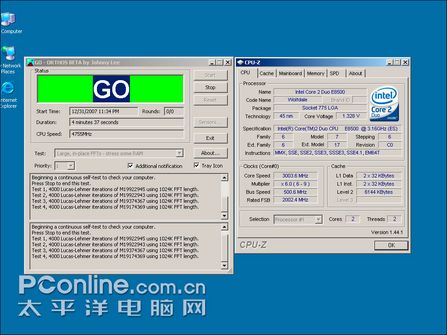

E8500超频500X6

　　我们一开始先小试牛刀，把倍频设定在最低的6，映泰 TPower I45在默认设置下轻松超到500外频。接着开始调整外频，正如之前测试一样，即使把电压加到1.5V，这颗CPU的外频也只能到520MHz，这是比较遗憾的，此CPU体质无法冲击600MHz。

E8500超频500X7.5

　　接着我们进行倍频调整，调到7.5倍频，此时已经是500X7.5，主频达到3.75G。最后我们在加0.25V电压下稳定在500*8的频率。

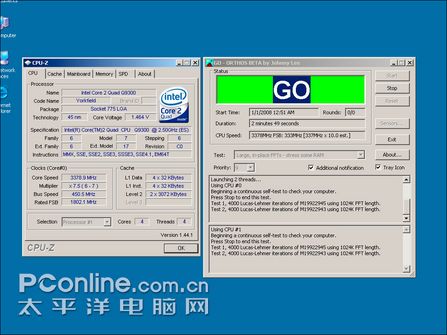

Q9300超频450X7

　　到Q9300测试部分，最终在1.45V下把Q9300超到450外频，这也是此CPU的极限，和我们之前测试此CPU的体质相一致。

　　虽然无法冲击600MHz，但两颗CPU在该主板都能在日常应用的电压下达到了极限水平（参照的是我们之前的CPU体质测试），所以该主板的超频能也是相当不错的。

PConline评测室总结：

映泰 TPower I45主板

　　作为千元价位的P45主板，映泰 TPower I45主板用料和做工丝毫不含糊，采用了全固态电容设计，成熟的四相供电，南桥芯片还采用了ICH10R，支持磁盘阵列模式，相比起此价位的P35、P45更具性价比。另外，这款主板在某些细节上也有不少改进，如SATA接口、提供开机/重起按钮等人性化设计，是一款非常不错的玩家主板。

　　这款主板官方以超频为卖点，曾把E8500超到600Mhz外频。在我们的测试中，这款主板超频性能比较出色，由于手头上这款E8500的体质原因，我们不能把它超到600MHz的外频，但能在7.5倍频默认设置下超至500MHz外频，在同一条件下，最高为510外频，通过加压也可以达到。遗憾的是我们没有更好体质的CPU，这颗E8500即使在6倍频下也不能超过520MHz的外频。在四核Q9300超频中，这款主板也能在7倍频下超到450MHz的外频，之前我们测出此CPU的体质极限也是如此。总的来说，此主板的超频能力是相当不错的。虽然我们测试用的是正式版的BIOS，但还存在一些不完善的地方，但相信通过以后BIOS的更新会得到修正。

　　作为T-POWER系列的超频主板，映泰 TPower I45已经上市，公开价为999，不错的做工和用料，加上ICH10R南桥芯片，比起同价位的产品优势相当明显。该主板的定价，必定对此价位的一线P35、P45主板带来不少影响，消费者必能从中受益。
