正在阅读：为独显而生!先马超影300W电源评测为独显而生!先马超影300W电源评测

 　　产品前言

　　长期以来，300瓦电源一直是人们选配电脑电源时提得最多的一个词语，也几乎成了很多初级玩家选配电源时的一个标准。随着处理器和显卡功率的大幅提高，300瓦以下低功率电源已经开始淡出了人们的视野，很多厂商也都把精力和重点放在了300瓦以上电源的研发上。广州澳捷科技有限公司主要从事电脑外设产品的研发和销售工作，旗下有“SAMA”/“先马”/SAMA先马®”等多个品牌，这次广州澳捷科技有限公司发布了其为独立显卡而生的额定300瓦先马超影400电源，其性能到底如何？通过这篇评测文章，相信你会对它有一个全面的了解。

　　先马 超影400的包装设计得比较不错，以淡蓝色为主色调的包装给人一种清新淡雅的感觉同时封面类型数字8的图标也不失产品的科技感。单就包装而言，先马 超影400的设计比较成功，给人一种高档电源的感觉。

先马 超影400(ATX-330-D)  图　库  评　测  论　坛  报　价

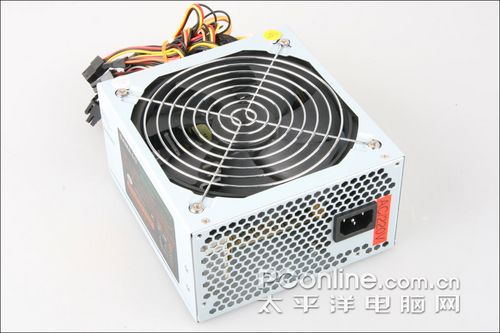

　　和先马 超影400的包装比起来，先马 超影400电源产品就要朴实很多了。先马 超影400采用了白色镀锌钢板外壳设计，风扇采用的是比较传统的全黑色风扇设计。朴实的产品外观加朴实的风扇设计，可以看出先马电源比较注重产品的内在表现而非花俏。先马 超影400支持最新的X58、P45、G45和nForce 790i/780i芯片组，支持Intel、AMD最新的双核、四核CPU，并向下兼容,具备过压、过流、欠压、短路、过载等多重保护。

　　外观赏析

　　要评测一个电源的好坏，我们当然要从里到外给它整个遍，接下来我们就先看看先马 超影400的外观。

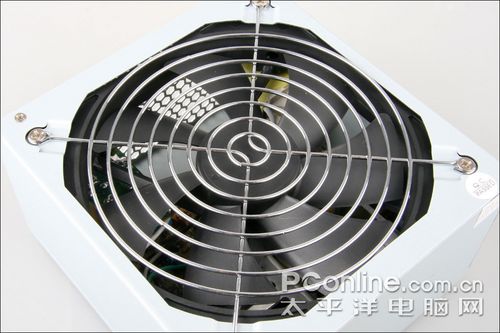

　　目前在电源风扇设计方面，比较主流的设计方式是采用12cm大风车式风扇。先马 超影400采用的是14cm无LED灯风扇设计，这样在静音和散热方面就会比12cm风扇有更好的表现。

　　从先马 超影400电源的铭牌上我们可以获知该电源的额定功率为300瓦，峰值功率为400瓦。符合Intel ATX 12V 2.31版本规范，通过CE/FCC/3C等权威认证。

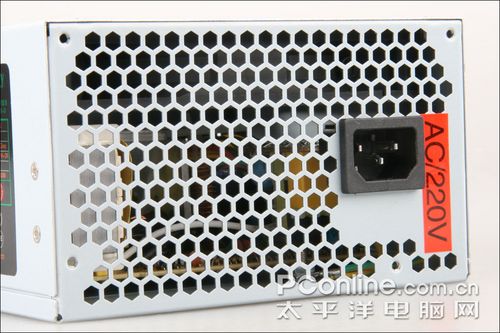

　　先马 超影400电源的排风孔采用的是传统的蜂窝式排风孔设计，排风孔侧面是电源的市电输入接口。

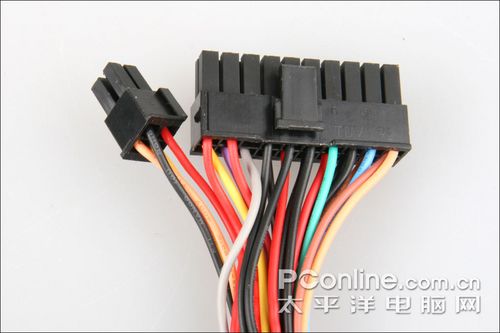

　　先马 超影400的主板电源接口采用的依然是比较主流的20+4pin接口设计方式，这样可以向下兼容老式主板，兼容性更好。

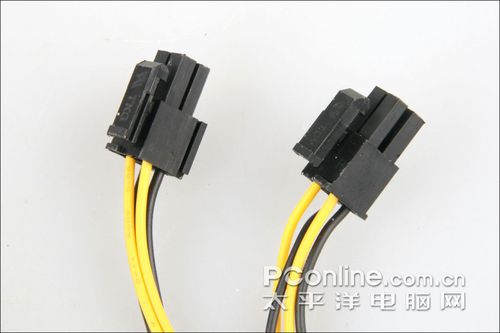

　　先马 超影400电源的可拆分8pin接口，能拆分为2个4pin接口，为CPU提供辅助供电。

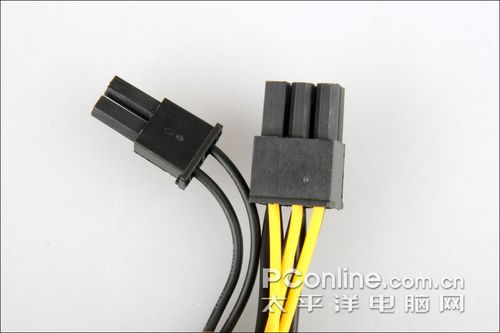

　　先马 超影400提供了一个可拆分的6+2pin接口，这也是专门为高端显卡提供的电源接口。

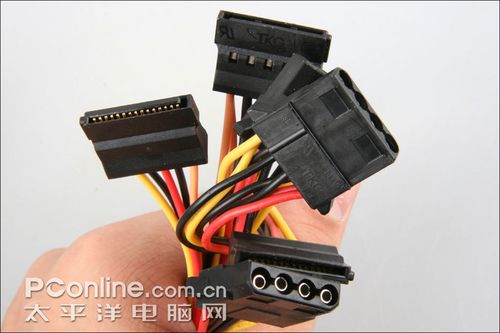

　　另外，先马 超影400还提供了三个4pinD型接口和三个SATA电源接口。

　　电源拆解

　　了解完了电源的外观和电源输出接口，接下来我们要做的就是要看看电源的内部做工以及电源的用料如何。

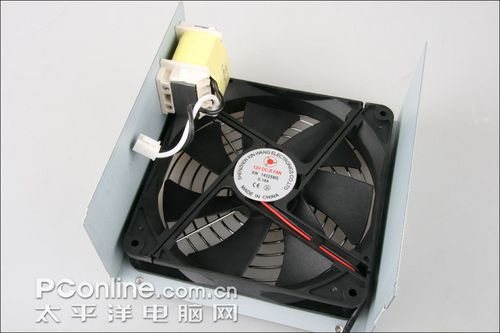

　　用螺丝刀启开电源的外壳，我们首先看到的是14cm的电源风扇和电源的被动式PFC。

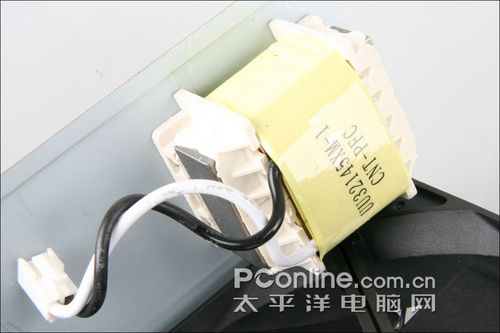

先马 超影400电源的被动式PFC置于电源外壳的一侧

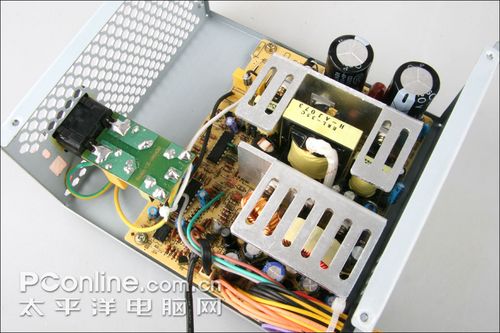

　　从先马 超影400电源的内部全景图我们可以看到先马 超影400电源的内部布局比较中规中矩，相比于其它电源拥挤的内部布局而言，先马 超影400电源的内部显得比较宽阔。

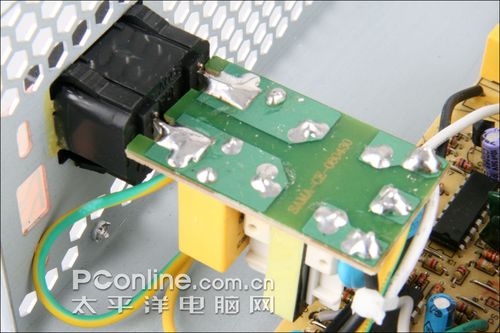

　　先马 超影400电源的一级滤波电路，从图中我们可以看到先马 超影400的一级滤波电路采用了独立的PCB板设计，这样的滤波电路相对更加完整。

先马 超影400电源的一级滤波电路

　　先马 超影400电源四个二级管组成的桥式整流，经过桥式整流后的电流已经由交流电转换为直流电。

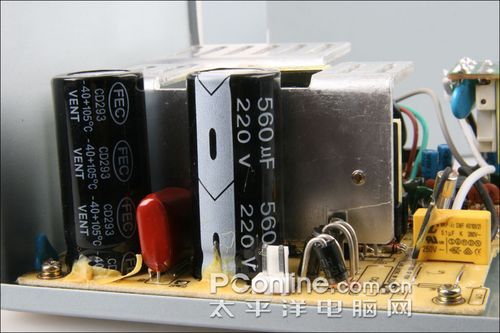

　　由于采用的是被动式PFC设计，先马 超影400电源高压滤波电路采用了两个560微法电容设计。

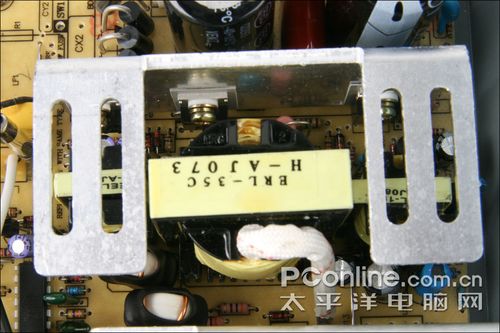

　　在先马 超影400电源铝制散热片下面是电源的高频开关变压器和驱动变压器。

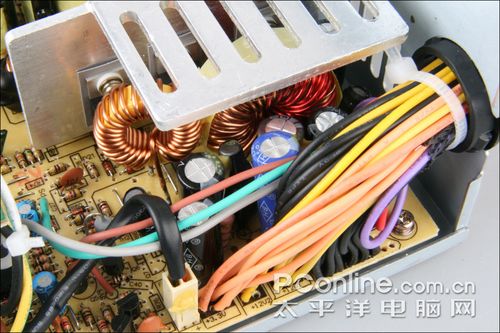

　　先马 超影400电源的低压滤波电路，从图中我们可以看到先马 超影400低压滤波电路部分的电感和扼流圈 。

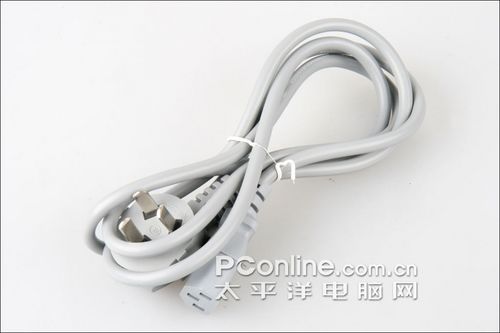

先马 超影400电源配备的市电电源输入接口线

　　性能测试与分析

　　PConline评测室对于电源产品所采用的测试仪器是泰瑞达科技(香港)有限公司生产的TR-368多功能6和1电子负载仪和GOS-620双轨迹示波器。电子负载可以模拟真实环境中的负载（用电器）来检测电源的好坏。其功能相当多，包括可以调节负载大小，以及短路，过流，动态等等。电子负载的原理是控制内功率MOSFET或晶体管的导通量(量占空比大小),靠功率管的耗散功率消耗电能的设备,它能够准确检测出负载电压,精确调整负载电流,同时可以实现模拟负载短路,模拟负载是感性阻性和容性,容性负载电流上升时间。

　　在本次测试中，笔者选择了六种不同的负载情况对电源进行了测试，分别是20%轻负载，50%负载、60%基本负载、80%、100%满负载和OPP过功率负载。以下为笔者按照下表的电流参数进行了不同负载下的设置:

　　从上面的测试数据中，我们可以发现在测试的五路输出电路中，各路输出电路的最大偏离值基本上都维持在5.0%左右，我们都知道一款稳定的电源要求各路输出的最大偏离值均以不超过10%为佳，而先马 超影400的各路输出维持在5%左右，并没有超过10%的偏离范畴，因此先马 超影400的输出还是比较稳定的。不过，先马 超影400能将最大偏离值控制在3%以内的话，那它的表现也将更加稳定。

　　PConline评测室总结

　　目前，额定功率为300瓦的电源大多采用被动式PFC设计，只有少部分额定300瓦电源采用主动式PFC设计。先马 超影400同样采用的是被动式PFC设计，在转换效率和节能方面比采用主动式PFC设计的电源要略差一点，不过这主要是从300瓦电源的用户群和成本上的考虑。从上面的测试结果来看，先马 超影400的输出还是比较稳定的，这也是作为一款电源所应该拥有的最重要性能，但是一款电源除了要有稳定的输出以外，电源的内部做工和用料也是一个不可忽视的问题。从拆解过程来看，先马 超影400的一、二级滤波电路相对比较完整，同时定价为188元的先马 超影400相比市场上额定功率为300W的电源还是具有比较不错的性价比。
