正在阅读：正宗的台系血统 AX中高端精品电源评测正宗的台系血统 AX中高端精品电源评测

AX AD 2550AE F8线材与接口

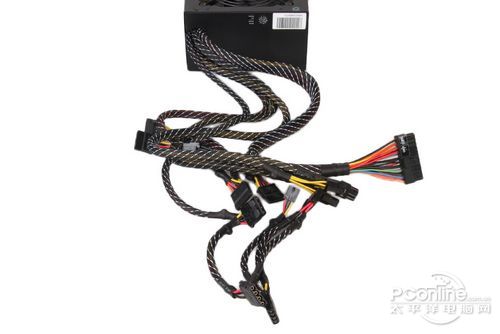

AX AD 2550AE F8——输出线材

　　由于这款电源主要针对中高端平台，在输出线材以及接口部分都有较高配置，首先在线材部分仅在主板供电线材上采用蛇皮保护网，以增强其耐用程度，并且此处的蛇皮网并不算太硬，对于机箱走线的影响极小。而且在线材长度方面，其表现也不俗，可以极好的满足用户进行背部走线的需求。


AX AD 2550AE F8——接口配置

　　在接口配置上，AX AD 2550AE F8拥有一个20+4pin主板供电接口、一个4+4pin CPU供电接口、两个6pin显卡供电接口、六个D型4pin接口、五个SATA接口，数量相当充足，即使是发烧友也基本都够用了。

AX AD 2550AE F8 内部设计

AX AD 2550AE F8——电源风扇

　　AX AD 2550AE F8的电源风扇固定在顶盖上，配备12cm尺寸，为目前主流的散热风扇规格，风量与噪音控制得相对理想。此外，风扇扇叶与外壳色调一致，一体感强烈。从风扇中央的标识可以了解到，该风扇的工作电压为DC 12V，工作电流为0.3A。

AX AD 2550AE F8——电源内部

　　从整体来看，AX AD 2550AE F8的元件配置相当齐全，粗略来看，较大的原件用料也非常充足，并且内部原件排列整齐，电源内部留有足够的散热空间，加上散热片的辅助，让热量不会过多地积累。

AX AD 2550AE F8——一级EMI滤波电路

AX AD 2550AE F8——磁环配置

　　AX AD 2550AE F8的一级EMI滤波电路固定在市电接入口上，起到节省电源内部空间作用，此部分的元件主要由一个X电容以及一对Y电容组成，接入的市电将在此处进行首次滤波，以降低杂波对于后续电路的影响。并且为了改善电路的磁兼容性，在通往下级电路中，还配置了磁环。
