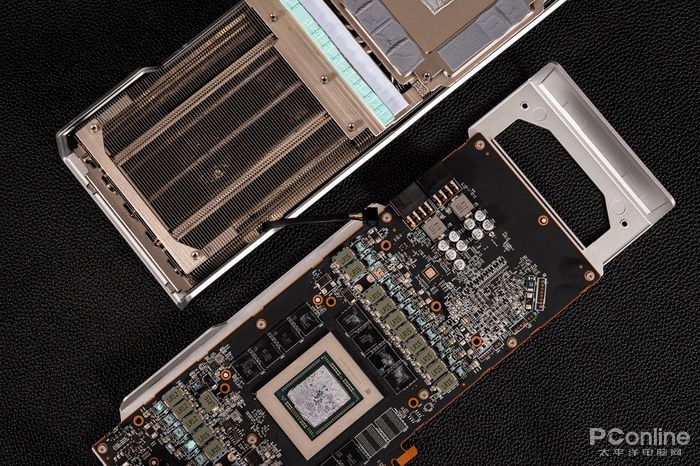

显卡拆解:XFX讯景 RX 7900 XT 海外版Pro XFX讯景 RX 7900 XT 海外版Pro的拆解与旗舰级的RX 7900 XTX类似,同样卸下背板螺丝即可分解PCB和散热器。 XFX讯景 RX 7900 XT 海外版Pro用的虽然是同款的Navi31核心,但其后缀是Navi31 XT,台积电工艺打造,内置一个GCD(图形)核心和六个MCD(缓存)核心,拥有5376个流处理器和80MB无限缓存,为显卡注入澎湃性能。 核心的四周是10颗GDDR6显存,旁边的空焊位可以看出其相比XFX讯景 RX 7900 XTX 海外版Pro少了两颗显存,因此其显存容量为20GB,型号是来自海力士的H56G42AS8DX014,显存位宽为320bit,最大显存带宽可以去到800GB/s。 供电被安排在PCB的左右两侧,采用17相供电方案,右侧为7相供电,左侧为10相供电。 XFX讯景 RX 7900 XT 海外版Pro的TDP为300W,因此供电接口采用的是双8Pin,用来带这张显卡已经足够了。 每相供电包含固态电容+封开式电感+DrMos,核心供电和显存供电都采用同款DrMos,型号是MPS的MP87997C。 MP87997C芯片 MP87997C芯片 PWM主控芯片被安排在PCB的背面,其中为显存供电的是MP2856GQKT芯片,而核心供电则是一颗12相的PWM主控,位于显存供电芯片下方,型号是MP2857GQKT。 MP2856 PWM主控芯片 MP2856 PWM主控芯片 MP2587 PWM主控芯片 在PCB上还有两颗型号是25LQ16ETJGR的芯片,别看它小巧,但作用很大,它可用于控制显卡的双BIOS系统。 不同的BIOS可通过显卡顶部的BIOS控制按钮进行切换。 全新的“酷魂6代”散热系统,包括散热器主体,散热风扇以及金属背板三部分,采用全开放式的散热结构,为显卡提供不俗的散热效能,得以让Navi31 XT核心全力输出,感受高端显卡的极致性能。 散热器上最瞩目的自然是大面积的真空冷腔VC均热板,镜面般的平面直触GPU核心与显存核心,并且还在均热板上覆盖了厚厚的散热硅脂和导热垫,核心、显存双双散热,显卡的性能得到充分释放。 金属背板不仅有镂空设计用于提高空气流动效率,在背板的内部还配有高系数的导热垫,用于辅助背面的芯片等元器件散热。 散热器为两段式结构,正反面覆盖了大面积的散热鳍片,鳍片高低交错排布,不仅利于通风,还能减少噪音,降低风阻。配合金属背板上的镂空设计,能够加速空气流动,将显卡内部热量快速导出。 厚厚的散热鳍片下包裹着8根6mm厚的加长复合热管,热管内部结构经过重新优化,配合粉末烧结回流层,有效提升散热效能;8根热管贯穿整个散热器,采用高低交错排布,配合镀镍工艺,能够最大限度的发挥出其散热效能。 主动散热部分是三把100mm的散热风扇,内置高精密度滚珠轴承,能够提升散热风扇的使用寿命。 散热风扇上共有13片扇叶,扇叶经过特殊优化,不仅能够提高空气流动,提高散热效率,还支持智能启停,降低风扇噪音,还你安静的使用环境。
|
