正在阅读：时尚中国红！微星Z170A Gaming M5评测时尚中国红！微星Z170A Gaming M5评测

评测平台与评测方法介绍：

　　 本次评测主要可以分为三部分，第一部分是BIOS试用，第二部分是增强版性能测试，最后是发热量测试。

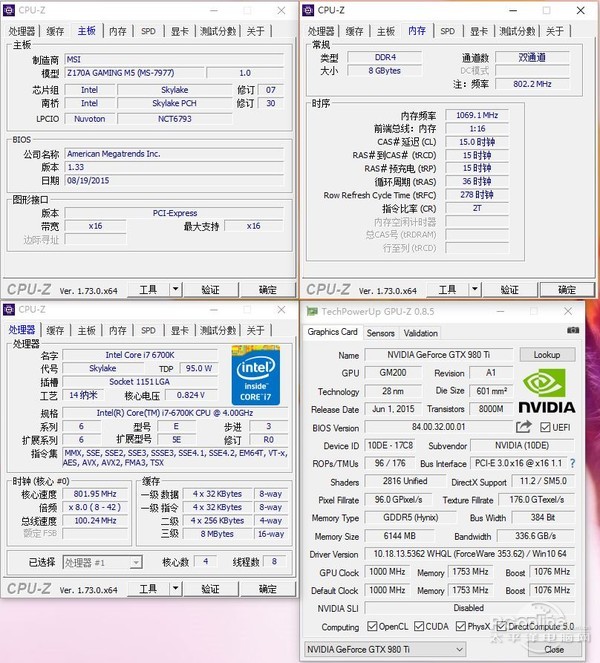

测试平台截图

　　我们测试选择的硬件是Intel i7-6700K、公版GTX 980Ti和宇瞻 BLADE 4Gx2 DDR4-2133 双通道内存， 我们会加入其它主板在这套硬件上的测试成绩作对比。在CPU-Z的截图中我们也可以看到主板使用的芯片组为Z170，型号为微星Z170A Gaming M5。

主板BIOS试用：

BIOS界面

　　BIOS这块微星Z170A Gaming M5采用了全新设计的第五代图形化BIOS，拥有两种设置页面：简易模式 (EZ Mode)，显示最常用的设置选项及功能。高端模式 (Advanced Mode)，提供最详细的设置与微调选项，提高系统性能；据说该BIOS设计还获得了日本知名设计奖项呢！

　　查看一下风扇信息这一栏，可以实时观测到风扇转速和CPU温度，还能为到达指定温度后设定转速，非常便捷。


超频选项

　　进入高端模式 (Advanced Mode)，可以看到常规设置选项一应俱全，OC直指超频设置，点开后可以进行各种超频细节调整；同时，得益于微星独家第二代超频引擎芯片（OC ENGINE 2）的支持，外频调整可以精细到1MHz，让你完全释放CPU的全部潜力。该引擎还提供较低的功耗，在极端环境下超频更稳定！


高级设置

　　好玩的主板浏览器，将鼠标移动到你想了解的部分可详细了解到该部分对接了什么设备，如移到CPU插座部分时显示板载i7-6700K CPU，同时，点开接口部分还可以看到接口使用情况，红色表示该接口正在使用。

　　硬件监视器功能，真是各家都有自己的做法和风格，微星这样的设计趋于简单明了，不知大家喜不喜欢？

基准性能测试：

　　为了方便用户了解这款主板的性能表现，我们加入了另一款主板作为参考对比，由于测试准确性关系，我们一般把3%以内的差距视为误差。

主板温度测试

　　 温度测试部分，我们主要考察主板CPU供电部分的问题，这部分温度是主板发热量较大的地方，也是影响主板稳定性的关键。我们采用福禄克Ti25热成像仪进行测试，记录闲置（CPU、显卡空载）及满载（CPU满载、显卡空载）时两个数据。


平台发热量（左满载右闲置）

　　经过我们的整理，主板发热量如下图：

发热量对比

　　默认BIOS设置下，在主板发热量测试中，微星Z170A Gaming M5待机温度和另一款几近一致，但是满载温度就有点高！毕竟对手是杜蕾斯，辣么大的散热片可不是摆设喔！

　　最后，我们一起来看PConline评测室总结。
