2、原生双核设计!Athlon II X2 250赏析

AMD AthlonII X2 250
AMD AthlonII X2 250  图 库  评 测  论 坛  报 价

  AMD AthlonII X2 250是AMD面向中端主流而推出的双核CPU,主要竞争对手是Intel的Pentium双核系列。AMD AthlonII X2 250基于改进的Stars核心,制作工艺为45nm SOI,以Socket AM3接口封装,由于采用原生双核心设计,同时内置DDR2和DDR3内存控制器,可支持的两种内存。支持HyperTransport 3.0 总线,高达3600MT/s 16位链接,提供最高16GB/s的输入输出带宽。

Athlon II X2 250

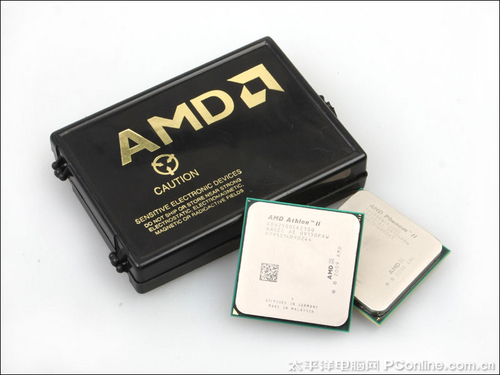

Athlon II X2 250正面

  AMD AthlonII X2 250频率为3.0G,外频200MHz,倍频为15x,在缓存系统上与Phenom II有较大区别,Athlon II X2每个核心均拥128KB一级缓存和1MB二级缓存,并没有三级缓存,但二级缓存容量为1MB x2,可减少缺少三级缓存后的性能损失。在指令上,Athlon II X2支持SSE、SSE2、SSE3、SSE4A多媒体指令集和X86-64运算指令集。

Athlon II X2核心架构图
Athlon II X2核心架构图

  Athlon II X2系列采用原生双核心设计,并非由Phenom II屏蔽核心而来,因此晶体管从Phenom II系列的7.61亿个减少到2.34亿个,和Intel Pentium E5/E6系列的2.28亿个处于同一水平。晶体管的减少,也使得Athlon II X2的核心面积从Phenom II的258平方毫米缩小到117.5平方毫米,TDP热功耗设计为65W。原生双核设计,使Athlon II X2的成本比Phenom II低不少。

Athlon II X2 250 Athlon II X2 250
CPU-Z 1.51还不能完全识别Athlon II X2 250

  对于这款Athlon II X2 250,最新版的CPU-Z还不能完全识别,其中CPU名称、图标、电压、步进不正确,其中电压高达1.4V,相比Phenom II系列正常的1.3-1.35V电压,此时很可能是CPU-Z识别不正确或华硕 M3A79-T Deluxe主板自动加电压致。
