迪兰恒进Radeon HD 5770拆解评测

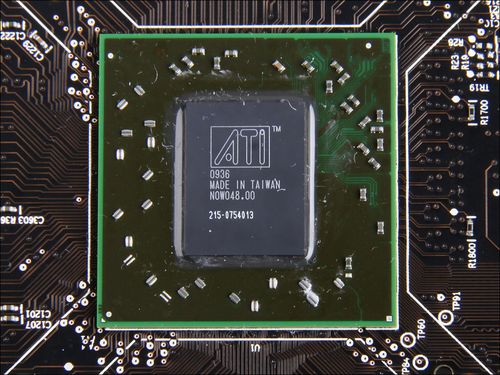

编号215-0754013的RV840核心

显存芯片

　　拆开一体式散热器后可以清晰看见显卡的全貌。正面倒置板载一枚编号为215-0754013的RV840核心。核心周围的显存采用了正反面PCB板板载的方式，板载着8枚hynix公司编号为H5GQ1H24AFR-T2C的GDDR5显存颗粒，组成1024M/128bit的显存规格，显卡默认核心频率为850MHz，显存频率为4800MHz。


显卡供电部分

显卡外接电源接口

　　迪兰恒进 Radeon HD 5770采用3+1+2相的供电模式，3相核心供电和1相核心I/O供电加两相显存供电，核心供电的每相供电均采用了高品质的固态电容、封闭电感并搭配三枚MOS管组成。并提供了一个6pin外接显卡辅助电源接口，为显卡能在长时间运行提供纯净而稳定的电流得到保证。
