全面认识你的声卡:音频基础篇

　　Codec的完整的称呼是“多媒体数字信号编解码器”，它由数/模转换器（DAC）和模/数转换器（ADC）两部分电路组成，声卡模拟输入输出的品质和Codec的转换品质有着重大的关系。如果说音频处理器和I/O控制器决定了声卡内部数字信号的质量，那么Codec芯片就决定了声卡模拟输入输出质量的好坏。

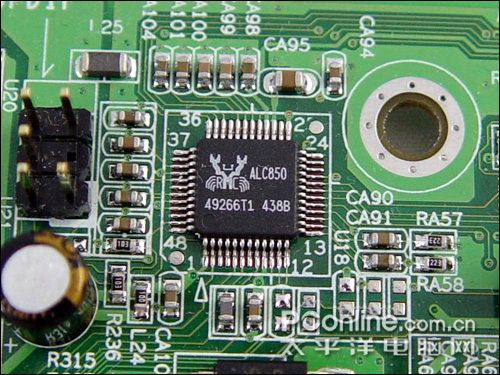

主板上非常常见的RealTek ALC850 Codec芯片

　　另外，对集成声卡来说，在音频处理器（CPU模拟）和Codec芯片之间还存在着一个数据通道和控制器，它负责连接、控制声卡的各个部分，对来往的数字音频数据进行打包收发处理。这部分电路一般集成在主板的南桥芯片内，这就是为什么音频规范制定总少不了Intel身影的原因。在AC 97音效标准之后，2004年Intel又携同其它相关企业推出了新一代的HD Audio音频标准，以提高集成声卡对新时期音频特效的支持，全面提升集成声卡的音频解码、输出、回放能力。Intel从ICH6南桥芯片开始支持HD Audio，南桥芯片提供的数据通路对集成声卡的需求来说已经是绰绰有余了，因此集成声卡的音质制约仍然是在Codec部分。

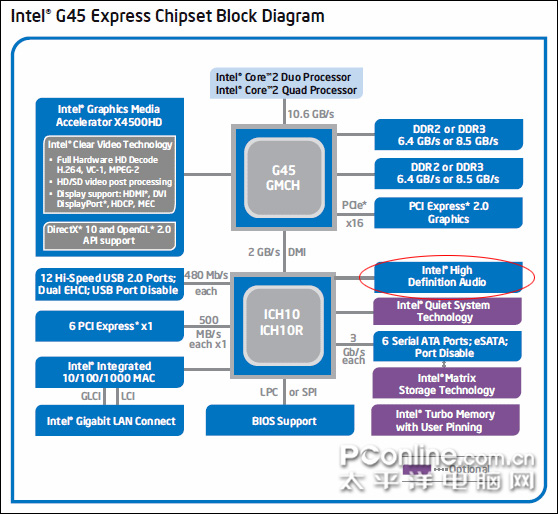

Intel ICH10南桥规格图（支持HD Audio）

 　　通过上面的介绍，我们可以大概明白声卡的工作原理，声卡输出模拟声音信号的基本流程为：数字声音信号首先通过声卡音频处理器进行解码和运算，随后被传输到Codec芯片进行D/A数模转换，出来的模拟信号再经过放大器的放大，最终通过多媒体音箱输出。而录音的过程则刚好相反：声音信号通过麦克风被声卡接收后，首先经过Codec芯片进行A/D模数转换，出来的数字信号通过音频处理器处理最终形成数字声音文件，或者直接通过D/A数模转换放大输出。

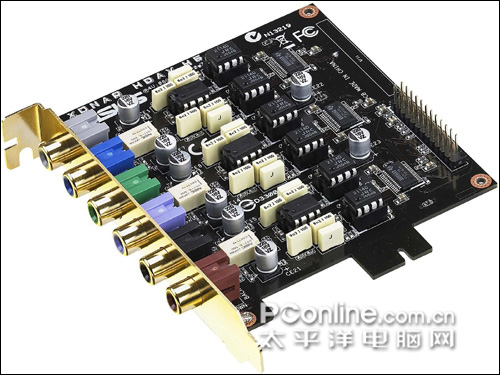

一款独立声卡附带的子卡（三组整齐的D/A数模转换和信号放大电路）
