华硕Xonar Essence One Plus Edition内部拆解：

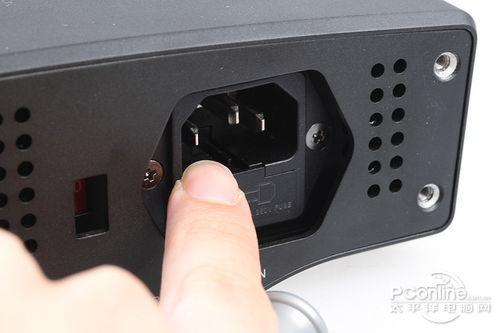

　　由于Xonar Essence One Plus Edition提倡用户自行DIY更放运放来获得适合自己的体验，所以Xonar Essence One Plus Edition在拆解也是非常方便的，只要拧开前面板的四颗螺丝以及后面板的六颗螺丝，再在电源插孔处轻轻一推，电路板就出来了。

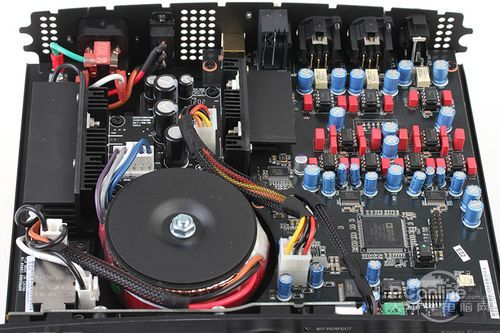

内部电路板

　　内部电路图并不复杂，电源与功放部分正好分开左右两边，作为一款USB DAC，其核心的USB转码为C-Media的CMI6631，最高可支持192kHz/32bit的超高精度解码，相比那些千元左右常用的PCM270X的USB CODEC在性能上要优越不少，但是不能想低端的PCM207X一样在Windows系统下即插即用，需要额外安装驱动才能使用。

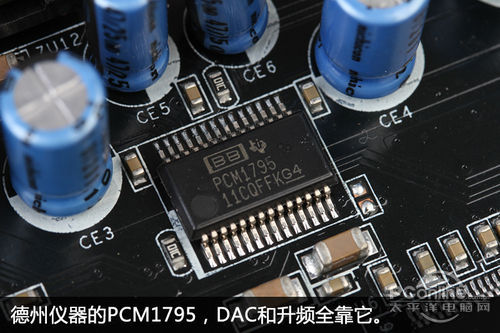

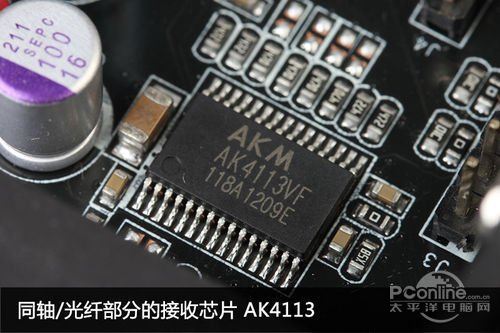

　　而S/PDIF和光线部分的解码则为一颗AK4113芯片负责，精度也达到了192kHz/24bit。另外，Xonar Essence One系列的特别功能“8倍升频技术”，实际就是倍对称式升频技术，以对称的方式，将输入的44.1KHz/88.2KHz/176.4KHz升频至352.8KHz，将48KHz/96KHz/192KHz 升频至384KHz。而这个功能，则去全仰赖与两颗TI PCM1795（每颗单独负责一个声道），这是一个采样率支持192kHz/32bit的高端产品，定位是TI的次旗舰芯片。

　　 另外不能忽略的是Analog Devices的ADSP-21261芯片，作为一款多功能DSP芯片，他除了可以用作DTS多声道的处理，也可以用以进行数字信号的切换。

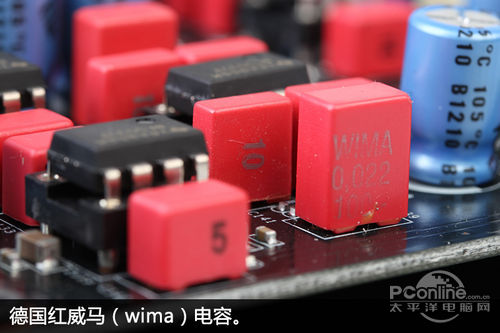

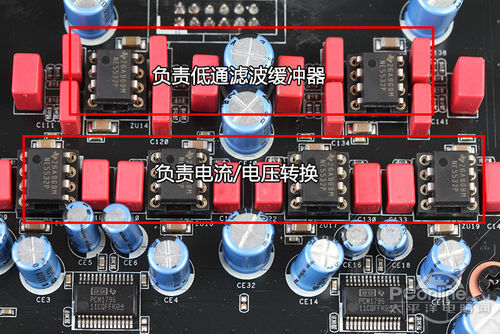

　　介绍完了数字部分的芯片，自然要来到功放部分的，在经过了PCM1795芯片后，信号就来到了6颗NE5532组成的前后级功放电路。而在运放旁边的则是非常知名的“红威马”WIMA FKP2/FKS2电容，最后经过3颗LM4562 OP运放后最终输出到背后的RCA与XLR接口。不过大家也发现DAC内部没有运用到老虎卡上的ELNA音频电容了，而全新的蓝皮电容则显得有点少见。

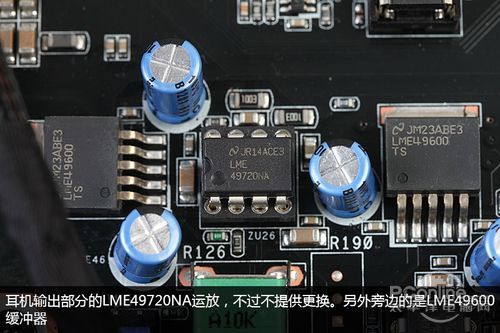

　　而耳机接口，则是以两颗LME49720NA（依然每声道一颗）为运放为主，而这次的Xonar相比之前的老虎卡，更是宣称可以驱动600欧阻抗的耳机，听上去真的挺唬人的，但我们都知道，推得动与推得好还是不一样的。下面我们还是来用实际听感作为参考吧。
