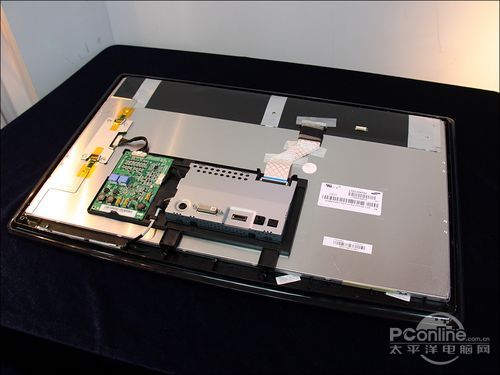

三星 XL2370(LED背光)拆解: 我们都知道三星XL 2370在工艺设计方面十分出众,后盖模具是通过卡槽卡在前框上的。拆解时需要一定的经验,否则很容易划伤外壳表面。笔者是用一个“一”字螺丝刀从上角入手将后盖一点点撬开的,尽管小心翼翼但还是对模具造成了一定划伤。 撬开后盖后我们便看到了显示器的内部结构,首先映入眼帘的便是驱动电路和液晶面板。让笔者十分赞叹的是三星高超的工艺设计,开后盖没有看到一颗螺丝。 信号处理单元隐藏在金属屏蔽罩下,上方的面板驱动电路也用胶贴做了屏蔽,整体做工给人感觉很精巧。 面板厚度控制得十分到位,从上图对比1角硬币的厚度可以看出,三星 XL2370的面板厚度大约不到一公分。 从面板上的标签我们可以看到三星 XL2370采用的是三星自产的型号为LTM230HT04的面板,产地为中国。 接下来我们将面板拆解。 从面板最先拆下的便是液晶分子层,由上下两片滤光片和夹在中间的液晶基板组成。 液晶分子层的下方是总共三层的扩散片,扩散片的作用是让光线更加的均匀。 三星XL2370的LED光源并没有均匀分布在背板上,而是采用了上下两排的分布方式,通过导光板将垂直光线折射成水平光。 LED光源整齐地排列在背板的上线边缘。 通电后,上下边的LED背光源发出的光线。 LED光源点亮后是非常刺眼的,光线很强,可以用作室内照明设备。 总的来说,三星 XL2370液晶面板的拆解过程十分容易,整个面板同样不需要拆卸任何螺丝便能轻松拆开。只需用“一”字螺丝刀挑开面板边缘的卡扣,便可拆开液晶面板。上图是面板拆解后的各部件全家福。 接下来我们将对CCFL背光的三星P2370G进行拆解。
|
