游戏奇兵GM550线材及接口

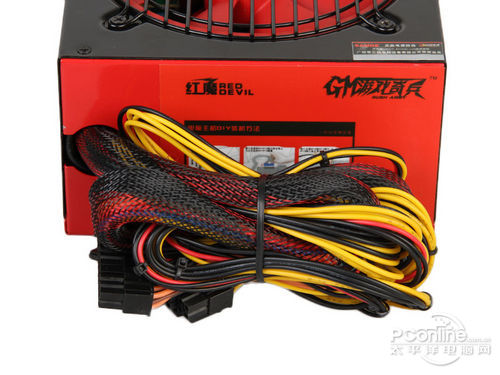

游戏奇兵GM550输出线材

　　在电源的输出线材部分，仅在主板供电线材上配置了蛇皮防护网，虽然在防护性上并没有做到极致，不过这样的设计也更方便用户走线，毕竟配上蛇皮网，线材将变得更粗、更硬。


游戏奇兵GM550接口配置

　　而在接口配置部分，游戏奇兵GM550共拥有一个20+4pin主板供电接口、一个4+4pin CPU供电接口、一个6+2pin显卡供电接口、两个D型4pin接口以及四个SATA接口，对于普通用户来说，绝对够用了。

游戏奇兵GM550内部设计

游戏奇兵GM550顶部风扇

　　游戏奇兵GM550的散热风扇配置在顶盖上，其尺寸为12cm，为目前的主流尺寸配置，其扇叶部分为鲜艳的红色。而从风扇中央的标识上可以了解到，该风扇的工作电压为DC 12V，工作电流为0.17A。

游戏奇兵GM550内部

　　游戏奇兵GM550内部采用的是比较传统的被动式PFC电路设计，虽然在转换因数上比不上主动式PFC，不过相对的，其电路更简单，出故障的几率也更低。而从整体看，其内部的元件配置完善，用料还是比较足的。

游戏奇兵GM550一级EMI滤波电路

　　游戏奇兵GM550的一级EMI滤波电路直接焊接在市电接入口处，在元件配置上，其共拥有一个X电容、一个电感以及一对Y电容，接入的市电在此处能够得到较为彻底的杂波滤除。
