正在阅读：环保节能新选择 游戏奇兵GM550电源评测环保节能新选择 游戏奇兵GM550电源评测

游戏奇兵GM550二级EMI滤波电路

　　在二级EMI滤波电路部分，其元件配置也并不差，共配置了一个X电容、一对Y电容、一个共模电感，而除此之外，MOV以及保险管都均有配置，让电源整体的安全性有所保障。

被动式PFC电感

　　游戏奇兵GM550采用被动式PFC电路设计，其PFC电感固定在顶盖上。

主电容

　　而在主电容部分，其配置了两个canicon大电容，其容值为560μF，耐压值为200V，耐热温度为85℃。

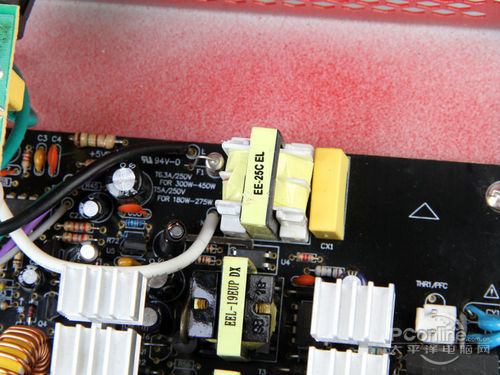

游戏奇兵GM550整流开关电路

　　在电源核心的整流开关电路中，共配置了三个变压器，其中体积较大的为主变压器，体积中等的为辅助变压器，体积最小的为驱动变压器，而在变压器中间还配有一个较小型的磁环用作磁放大。此处的电路主要是将电源内部的高压电流转换为适合输出的电流。

游戏奇兵GM550低压滤波电路

　　在游戏奇兵GM550的低压滤波电路中，共配置了两个扼流线圈，其中体积较大的主要负责+12V与+5V的输出，而体积较小的主要负责+3.3V的输出，搭配上周围的电容、电感将对电源中的电流进行最后一次的杂波滤除。

PConline评测室总结：

游戏奇兵GM550

　　作为市面上新登场的品牌，游戏奇兵在产品上还是下了一定功夫的，虽然从配置来说，其算不上豪华，不过内部的做工还是比较好的，而且元件部分的配置充足，并不会缺斤少两，在电路设计方面也非常完善。加上这款电源报价仅为259元，性价比非常高，感兴趣的朋友不妨关注一下了。
