正在阅读:120G+1TB超强组合 西数WD Black2硬盘评测120G+1TB超强组合 西数WD Black2硬盘评测

2013-12-24 00:21 出处:PConline原创 作者:James 责任编辑:chenzhangwu

西数Black2 硬盘详细拆解:

西数Black2 Dual Drive

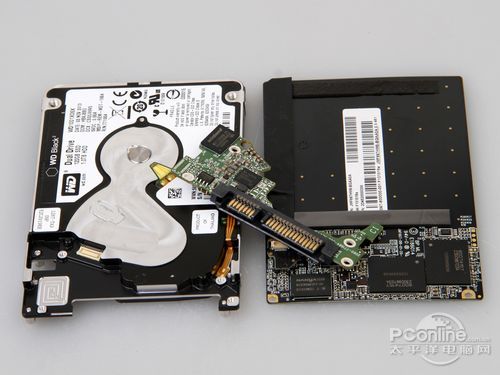

  拆解后,主要分三部分,120G SSD、1TB HDD与控制电路板。SSD的前面部分通过三颗螺丝固定在2.5寸HDD盘体上,后面部分通过胶纸贴紧。

西数Black2 Dual Drive

  控制电路部分通过这些接口与接头,相互接连,设计得异常精密。

拆解的SSD部分介绍:

西数Black2 Dual Drive

  SSD部分,所有芯片都集中在前段的PCB板上,共有一颗主控芯片、一颗缓存芯片及两颗闪存芯片。

西数Black2 Dual Drive

  西数WD Black2 使用的是JMicron(智微科技)旗下的JMF 667H主控,目前这款主控已运用在多款不同品牌的SSD上。由台积电的55nm工艺制造,支持4通道,每通道最多支持8CE,内部是颗32Bit的ARM9处理器,32KB ROM和192KB SRAM,支持单颗最大512MB的DDR3缓存。

西数Black2 Dual Drive

  SSD实际容量为120GB,由两颗来自IMFT Flash的60074157 20nm MLC NAND闪存颗粒组成的。

西数Black2 Dual Drive

  缓存使用的是南亚DRAM颗粒,编号为NT5CB64M16FP-DH,经南亚官网官方查询知,容量为128MB,频率为DDR3-1600MHz。
