耕昇 GTS250 1G 马超版II显卡赏析

耕•N GTS250 1G 马超版II
耕昇 GTS250 1G 马超版II  图 库  评 测  论 坛  报 价  网购实价

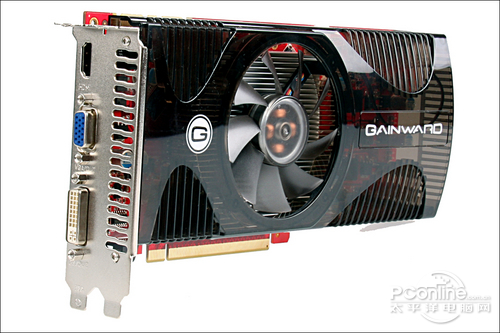

  耕昇 GTS250 1G 马超II采用红色非公版PCB设计,背部安装了四爪固定条,作为9800 GTX的加强版,GTS250采用55nm工艺,基于G92架构,拥有128个SP,16个ROPs和256bit位宽的GDDR3显存界面,默认频率达到了700MHz/2000MHz,比之前的马超版有所缩减。

耕•N GTS250 1G 马超版II
显卡散热部分

  散热方面,耕昇 GTS250 1G 马超版II拥有大型的内置压固铝质多鳍片散热底座,这也是耕昇一贯的风格,数量繁多的散热鳍片配合主动散热风扇,在风扇防护罩的有效风道构建和制程工艺的改善情况下,可以实现在转速较低的情况下将热量迅速排出,从而提高散热效率,并能保护显卡PCB上的元器件。

耕•N GTS250 1G 马超版II
奇梦达显存颗粒

  显存方面,耕昇 GTS250 1G 马超版II同样采用8颗奇梦达1.0ns-GDDR3显存颗粒,规格为128MB*32Bit,组成了1024MB/256bit的整体显存规格,默认频率为700/2000MHz,仍然有一定的超频空间。

耕•N GTS250 1G 马超版II
G92-428-B1显示核心

  耕昇 GTS250 1G 马超版II采用55nm的G92-428-B1显示核心设计。

耕•N GTS250 1G 马超版II 耕•N GTS250 1G 马超版II
显卡供电部分

  供电方面,耕昇 GTS250 1G 马超版II采用整体4+1相核心显存分离式供电规格设计,两大模块分别位于首尾两端,用料上搭配了全部日系NCC固态电容和封闭式电感组成,整体供电做工延续了耕昇扎实的风格,另外还提供双6pin电源接口,赋予显卡强大的供电动力。

耕•N GTS250 1G 马超版II
显示输出接口

  耕昇 GTS250 1G 马超II在显示输出接口方面采用DVI+VGA+HDMI组合设计,这样的设计能满足用户的高清需要。
