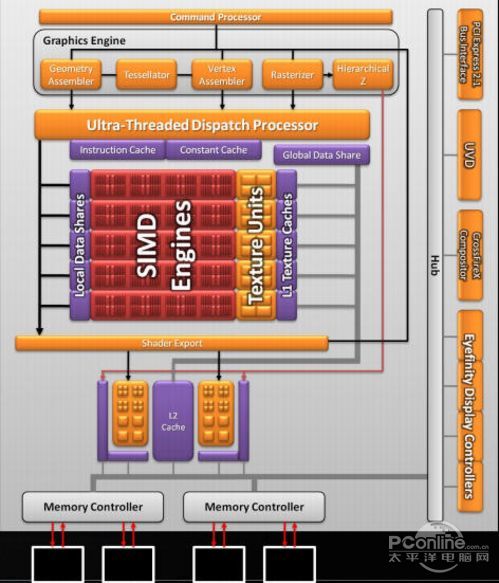

具备400个流处理器 HD5570核心介绍 与HD5870以及HD5970等高端显卡不同,HD5570和其它中端显卡一样采用单架构设计,在流处理器数量上也消减为400个,下面我们一起来看看HD5570构架的具体情况。 从AMD的产品规划图中我们知道了HD5500系列将会有多个不同型号的子产品,它们都采用相同的核心架构设计,但是由于定位和价格等方面的原因部分型号会在此构架上作一定的削减,而HD5570则是一款没有任何削减的产品.HD5570显卡核心分别由五组SIMD阵列组成,每组SIMD阵列组成包含80个流处理器单元和4个纹理单元,五组SIMD阵列共同构成400个流处理器和20个纹理单元,光栅处理单元(ROP)为8个。 在功能上HD5570同样支持EYefinity、ati stream、DirectX 11和HDMI 1.3a规范,并且由于定位低端其在满载时的显卡功耗只有38W在待机时的功耗更是低至9.7W,在显示输出方面HD5570最大可以支持三个显示器同时输出。 在了解Ceder显卡架构后,下面我们看看新架构在性能方面作了那些调整和优化。 新的图形引擎: HD5570改进了新的图形引擎,带来了全新的DirectX 11技术、新的指令集、改进的纹理单元等,更低的资源消耗便能获得更好的性能提升。 改进的抗锯齿(AA)算法: 之前RV770(HD 4800)抗锯齿技术效率上的改进给玩家们留下了深刻的印象,这次在抗锯齿技术上再次作了较大的优化。 新的各向异性过滤(AF)算法: 采用了全新的各向异性过滤(AF)算法,几乎零资源开销的情况下,获得更好的各向异性过滤效果。 实时电源管理: 采用了新的电源管理模式,在待机时可降低核心和显存频率以及电压,可以说新的实时电源管理表现相当出色。
|
