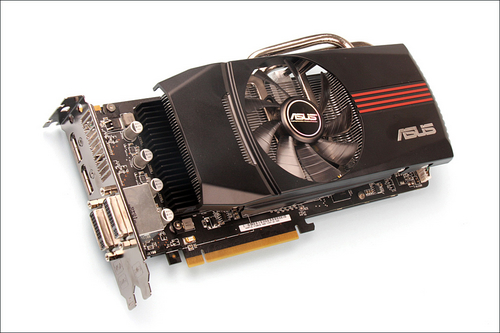

独家Direct CU散热!华硕 EAH6870 DC整体设计 华硕 EAH6870 DC/2DI2S/1GD5显卡作为非公版HD6870显卡,整体外观设计还是让人觉得似曾相识的。因为该卡的Direct CU散热设计基于华硕的非公版散热方案,这从其他华硕非公版显卡如GTX460、HD6850等中就能看到。不过由于定位于更高端的HD6870产品梯次,所以该卡的设计还是显得十分大气的.
接口布局方面,该卡内置了双DVI+双DisplayPort的布局,通过AMD的Eyefinity技术支持多屏输出。从PCI-E挡板的标注可以看出,两个DVI接头看似设计一致,不过下置的DVI接口兼备转接VGA模拟信号输出的功能,但上侧的不支持转接。 DVI接口部分还内置了EMI电磁防护罩设计,可以起到阻隔辐射作用,保护用户健康同时提供更清晰地画面。 与公版HD6870显卡一样,华硕 EAH6870 DC/2DI2S/1GD5显卡内置了6pin+6pin供电与一个交火接口。 华硕的研发工程师很好地考虑到了这款高端非公版显卡的防护,这个背板与显卡散热器通过螺丝固定,而不是与PCB固定,使得显卡在机箱内部工作时散热器的受力会更多地转嫁到不易扭曲的背板中而不是PCB,使得显卡更不易出现变形现象。此外,这块份量十足的背板还提供了背部复杂供电元件的散热功能。 作为超公版规模设计的显卡,华硕摒弃了HD6870公版原有的涡轮散热方案,这款华硕 EAH6870 DC/2DI2S/1GD5显卡采用了独家Direct CU散热技术,这种散热设计将铜质热管直接和核心接触,以获得最佳的导热效果,同时显卡采用三根8mm的热管来进行导热,将热传导至大面积散热鳍片上,最终由风尘风扇将热量吹散,提供了出色的散热能力。
|
正在阅读:首款非公版6870!超合金供电华硕6870评测首款非公版6870!超合金供电华硕6870评测
2011-01-21 10:06
出处:PConline原创
责任编辑:heminggui
