胜者为王：GDDR5

　　有了GDDR4的教训，GDDR5的成功就显得很自然了。这是因为，GDDR4的最大技术问题就在于I/O控制器上，其频率成为了瓶颈，突破性的8bit预取技术也成为了徒劳。GDDR5的出现就是用来解决这一瓶颈。

　　和GDDR4一样，GDDR5采用了DDR3的8bit预取技术，核心频率显然不是瓶颈，如何提升I/O频率才是当务之急。但GDDR5并没有让I/O频率翻倍，而是使用了两条并行的DQ总线，从而实现双倍的接口带宽。


GDDR5封装

　　双DQ总线的结果就是，GDDR5的针脚数从GDDR3/4的136Ball大幅增至170Ball，相应的GPU显存控制器也需要重新设计。GDDR5显存拥有多达16个物理Bank，这些Bank被分为四组，双DQ总线交叉控制四组Bank，达到了实时读写操作。

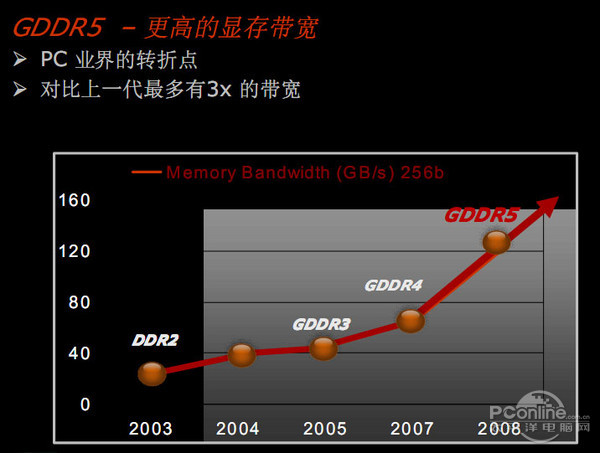

带宽提升

　　这样一来，以往GDDR1/2/3/4和DDR1/2/3的数据总线都是DDR技术(通过差分时钟在上升沿和下降沿各传输一次数据)，官方标称的频率X2就是数据传输率，也就是通常我们所说的等效频率。而GDDR5则不同，它有两条数据总线，相当于Rambus的QDR技术，所以官方标称频率X4才是数据传输率。比如GTX750的显存频率是1254MHz，等效频率为5012MHz。即使只算理论频率1254MHz，比起GDDR3的理论频率500MHz起步已经有了很大的进步，这也得益于工艺与封装的进步。

首款GDDR5显存的显卡HD4870

被GDDR5显存搞到疲于奔命的GTX200系列

　　AMD（当时已经开始叫AMD而不是ATI了）依然是新规格显存的忠实拥趸，HD4870就是历史上第一款采用GDDR5显存的显卡，虽然舍弃了夸张的GDDR4 512bit环形位宽，但是凭借GDDR5翻倍的数据传输率，HD4870以256Bit GGDR5将448Bit的 GDDR3的GTX260挑落马下，迫使NVIDIA当时引发了轰动一时的GTX260降价潮，明显地GDDR5就是始作俑者。有意思的是，NVIDIA的不作为，同时压在该品牌的第一款GDDR5显卡为GT240而非顶级卡这个例子中得到体现。

总结：

　　通过NAND新工艺的推进，我们回忆起与之相关的GDDR显存技术的发展。从中我们可以得出一些思考，就是GDDR显存的发展依然受到GPU厂商意志的制约，反而市场的主导作用不算明显。从GDDR2时代的NVIDIA到GDDR4、5的AMD，他们都是更新换代的推动者。

堆栈式显存是未来

　　估计这个趋势还得继续下去，因为下一代显卡中，我们终于可以看到另一番显存底层技术的革新了，那就是”3D显存“——HBM堆栈式显存的上位。根据某官方说法，该内存相比GDDR5，总体性能可以提高65%，而功耗则会下降40%。事实上，AMD已经在与Hynix等厂商联合开发HBM堆栈式内存了。15nm显存会带来一个革命？让我们一起期待吧！
