影驰 GT430显卡赏析

刀版设计

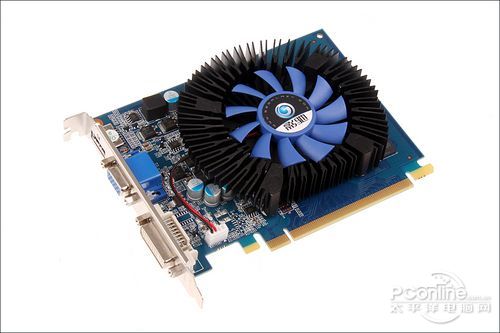

　　影驰作为NVIDIA阵营中著名的AIC，在这次GT430显卡的首发中并没有沿用NVIDIA提供的公版设计，全尺寸宽度PCB板型的非公版设计为消费者提供差异化的低端DX11方案。

接口布局

　　接口布局方面，影驰 GT430显卡采用了主流而实用的VGA+HDMI+DVI的布局，能满足显示器直接接口接入的需求，免去了使用转接头的麻烦。


显卡散热器

　　影驰 GT430显卡的散热器并没有沿用公版的迷你散热器，而是低端卡常见的扩散鳍片构造的外延式散热设计，用料比公版散热明显感到更有份量，散热效果估计比公版更加出色。需要注意的是，散热器供电虽然设计成4针的样式，实际上直接上2针的供电线路，所以属于恒速的散热风扇设计。

显卡PCB

显卡PCB

　　影驰 GT430显卡PCB面积比刀版显卡大得多，但是电阻、电感等供电元件密度数量与公版的差不多，所以显卡PCB上出现较多的空白布局。毕竟GT430显卡自身供电需求低，过多的元件反而会导致成本的上涨。


GF108显示核心与三星GDDR3显存

　　影驰 GT430显卡基于基于40nm GF108架构，内含96个CUDA处理器，16个纹理单元与4个光栅单元，显存位宽128bit，标配1GB GDDR3显存。显卡还支持CUDA、PhysX物理加速、3D显示与3D眼镜支持、PureVideo高清硬件加速与HD Audio(需要R260驱动)技术。另外，显卡的GPU默认频率为700MHz，CUDA核心频率则为1400MHz，显存频率为1800MHz。

显卡供电

　　至于供电方面，影驰 GT430显卡内置了1+1相供电，相比公版的1相供电有所改进，这对超频更加有利，而且固态电容与封闭电感依然得到保留，做工让人感到满意。
