昂达 GT430显卡赏析

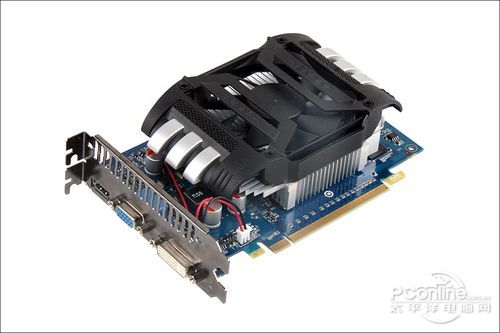

　　昂达在这次GT430显卡的首测中并没有送来公版的GT430，取而代之的是标准宽度设计的非公版GT430，并且加入了自身设计特色的散热器。需要注意的是，送测显卡依然为工程样品，这从下面的核心图片可以看出，估计零售版本与上市时有所不同。

输出接口

　　接口布局方面，昂达 GT430显卡采用了主流而实用的VGA+HDMI+DVI的布局，能满足显示器直接接口接入的需求，免去了使用转接头的麻烦。

　　昂达 GT430显卡的散热器并没有沿用公版的迷你散热器，而是自主研发的带十字方向延伸的散热鳍片的散热器，从散热外壳的外观可以看出这是出自昂达之手。相比公版散热，该散热器的散热面积、散热风扇的尺寸等规格都比前者更好。

PCB

PCB

　　昂达 GT430显卡PCB面积比刀版显卡大得多，但是电阻、电感以及电容等供电元件均一边倒地布局在显卡正面，显卡背面却空空如也，颇具特色，不过这样设计肯定给一些不熟悉硬件的消费者有种偷工减料之嫌，即使正面充足的供电用料布局已经能够满足GT430这类低端显卡的需求。


GF108显示核心与三星GDDR3显存

　　昂达 GT430显卡基于基于40nm GF108架构，内含96个CUDA处理器，16个纹理单元与4个光栅单元，显存位宽128bit，标配1GB GDDR3显存。显卡还支持CUDA、PhysX物理加速、3D显示与3D眼镜支持、PureVideo高清硬件加速与HD Audio(需要R260驱动)技术。另外，显卡的GPU默认频率为700MHz，CUDA核心频率则为1400MHz，显存频率为1600MHz，显存频率比公版的略低。


供电设计

　　至于供电方面，昂达 GT430显卡内置了2+1相供电，相数上比公版更具优势，且辅以全固态电容与封闭式电感，做工基本让人满意。
