A75架构解释与主板赏析：

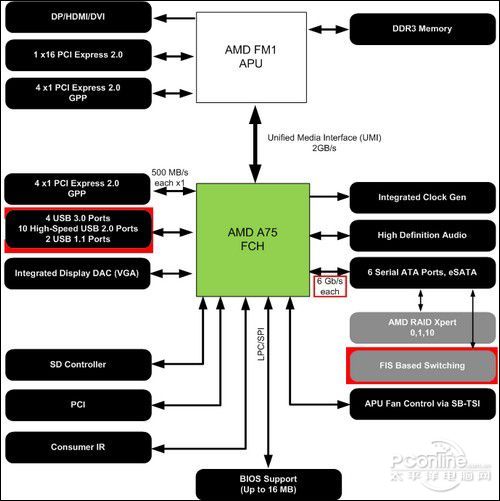

A75 FCH芯片架构

　　A75 FCH芯片基本上和A55一模一样，自身不带显示核心，同样需要通过UMI接口连接APU进行输出，它能提供4条芯片PCI-E 2.0通道、10个USB2.0接口、4个USB3.0接口、6个支持RAID阵列的SATA3.0接口，并且也支持4个高清音频，整合了时脉发生器、风扇控制、SD控制器、消费红外等功能，这是世上第一款原生支持USB3.0接口的PC平台主板。

产品包装

　　为了方便对比，我们采用了一款同样由映泰生产的A75作参考，型号为映泰 TA75M，属于正式上市产品。

映泰 TA75M  图片  评测  论坛  报价

　　映泰 TA75M是一款基于AMD A75 FCH的单芯片Micro-ATX主板，外观基本和前面介绍的A55主板一致，不同之处在于散热、磁盘接口等细节。

映泰 TA75M

　　映泰 TA75M同样采用单芯片设计，基本布局和前面介绍过的A55一致，同样也没有北桥芯片。

供电设计

　　这款A75主板采用比A55用料更扎实的3+1相供电设计，不仅板面空间更充裕，而且还要多了一个高效的散热鳍片。

节能指示灯

　　这款主板支持映泰特色的节能功能，用户可以通过主板上面的相数指示灯了解主板的工作情况。

散热鳍片

　　主板的供电散热设计还是比较精巧的，散热效果也不错，用料更多是A75和A55的明显区别。

内存插槽

　　A75主板一般都会提供4条DDR3内存插槽，最高可超频支持1866MHz频率的高速双通道内存。

磁盘接口

　　主板一共提供6个6Gbps的SATA3.0接口，理论速度是A55采用的SATA2.0接口的2倍，其中第一到第四个磁盘接口采用的是翻折式设计，还有两个采用的是竖立式设计。此外，主板还在磁盘接口旁边设置了1个开机微动和一个重启微动。

新颖的Debug设计

　　这款主板一个非常有趣的地方在于采用新颖的Debug设计，通过两个红色LED灯的状况来指示当前工作情况，免除了用户查Debug码的麻烦，非常方便。

前置USB3.0

　　A75芯片提供4个原生支持的USB3.0接口，除了I/O接口处的2个接口，还有前面板扩展的2个，如果A55也想实现前面板USB3.0扩展，还需要多加一颗USB3.0主控芯片。

扩展插槽

　　主板共提供4条扩展插槽，包括2条PCI-E x16显卡插槽，1条PCI-E x1插槽和1条PCI插槽，其中第一条显卡插槽是APU提供的，可以支持PCI-E 2.0 x16速率，而第二条显卡插槽是由A75芯片提供的，因此速率只有PCI-E 2.0 x4，性能比较有限。

I/0接口

　　主板的I/O接口和上面的A55一样，包括1和PS/2键盘接口、2个USB2.0接口、2个USB3.0，HDMI+DVI+VGA全视频输出接口、RJ-45网线接口和6声道音频接口。

RTL8111E千兆网卡

　　主板采用常见的RTL8111E千兆网卡，支持最新的节能技术，网络性能有保障。

ALC 892高清声卡

　　主板采用的声卡是Realtek的中高端声卡ALC892，可以完整支持蓝光音频解码，最高回放信噪比可达108dB，不过由于音频输出接口限制，它在这款主板上只能输出6声道音频。

映泰 TA75M

　　总的来说，映泰 TA75M在细节用料和设计等各方面都要比映泰 TA55MU3更优秀，更符合用户的使用操作需要。>>
