Geforce GTX570:真空均热板再次运用

　　Geforce GTX570显卡沿用了GTX580显卡的整体设计，PCB代号也一样，所以在下面显卡拆解与散热分析过程中大家会似曾相识，下面我们就进行简单介绍。Geforce GTX570显卡的散热外壳回归到螺丝固定的方式，虽然拆解不方便，但是相比GTX480的卡扣固定更加实用，密封性更好。

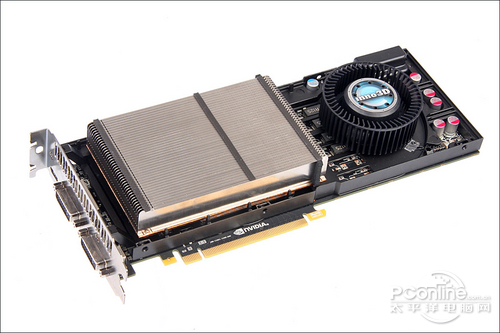

取出散热外壳后的散热器

　　Geforce GTX570显卡的散热器主要有三大特色：真空腔均热板设计、改进的自适应散热风扇风速控制以及适应SLI组建的散热器外观设计。其中散热外壳的风扇部分的下斜设计就是考虑到SLI平台的显卡间间距小而为进风提供充足空间，考虑十分周到。

散热器细节

　　Geforce GTX570显卡的散热原理为：通过涡轮散热风扇增压送风，散热模块吸取GPU热量、与此同时散热支架也在负责PCB主要部件的传热，然后风扇送风排出显卡外。而且风道设计方面与Geforce GTX580显卡一样，不像GTX480那样将散热模块与热导管外露直接与外部空气接触，而是仅有第二层PCI-E插槽的出风口，从这个设计可以看出该显卡的发热控制与散热器的改进。

散热模块凸出设计使得与核心“亲密接触”

真空腔均热板的散热模块

　　此外，Geforce GTX570显卡沿用了Geforce GTX580显卡的真空腔均热板散热设计。原理上类似于热管，但在传导方式上有所区别，热管为一维线性热传导，而真空腔均热板中的热量则是在一个二维的面上传导，因此效率更高。具体来说，真空腔底部的液体在吸收芯片热量后，蒸发扩散至真空腔内，将热量传导至散热鳍片上，随后冷凝为液体回到底部。除了核心的改进外，散热上的进步使得GTX580的满载温度公认比GTX480低，在今天的GTX570中也一样。

　　此外，Geforce GTX570显卡相比GTX580的另外一项改进就是散热模块的纯铜核心接触面的凸出设计，使得与核心“亲密接触”，传热效率更快，不过边角弧形的形状设计使得核心接触面并不能完全覆盖核心。

散热器支架

　　取出Geforce GTX580显卡的散热器支架，我们可以发现这个金属制的散热支架只要负责显存、供电元件的热量传递，然后通过涡轮散热风扇的送风传热到显卡外部。此外，Geforce GTX580显卡并没有加入散热背板设计，这也与GTX480一致。
