与GTX580统一的P1261公版PCB设计

　　下面来到了PCB的介绍部分，由于Geforce GTX570的PCB代号与GTX580的一致，所以细节部分也不需太多的赘述，我们主要介绍两者之间的不同。

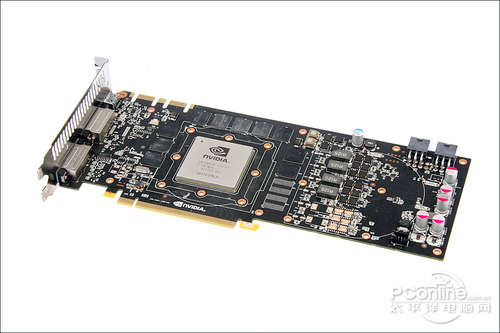

Geforce GTX570的PCB

Geforce GTX580的PCB

　　这种不同体现在Geforce GTX570的PCB用料的节省上，由于Geforce GTX570显卡的GF110架构被屏蔽了1组SM，为480个CUDA流处理器，而GTX580为完整的512个。Geforce GTX570的PCB取消了2个显存颗粒，规格降低为320位宽、1280MB容量的GDDR5显存。由于规格的裁减，供电负载有所降低，Geforce GTX570显卡取消了2相的供电设计。

　　此外，两块显卡接口部分采用了可降低电磁干扰的金属屏蔽罩设计，保证了显示输出质量。

GTX570的PCB背部，与GTX580一致

依然内置具备争议性的内置荷载监控芯片

　　GTX580虽然赞誉声不断，但是NVIDIA为之加入的一个荷载监控芯片却引来了很大争议。这个芯片设计的初衷为实时监控显卡当前工作电流电压，并监控与控制电压上限，实现显卡的动态荷载控制。尤其对于拷机应用以及大型3D游戏来说，可优化显卡供电荷载，以免出现因为拷机而出现的电压过高、电流损失直接转化热量的现象。

　　不过由于针对Furmark这类功耗测试软件进行了“优化”，使得显卡并不能运行在真正的满荷载的环境下，我们原本也误以为显卡的功耗真的会“那么低”，但通过破解后进行测试，实际上与GTX480的差不多。由于Geforce GTX570的架构与PCB与GTX580一致，所以实际功耗上也是比较可观的。

核心显存部分


Geforce GTX570显卡的核心与显存

　　Geforce GTX570显卡采用了完整的480个CUDA流处理器，核心代号为GF110，与GTX580一致，但是屏蔽了一组SM。核心晶体管数量依然高达32亿个。该卡支持最新的DirectX 11与Shader Model 5.0，还支持NVIDIA自身特色的CUDA、PhysX物理加速、3D显示与3D眼镜支持以及PureVideo高清硬件加速技术。10个GDDR5显存颗粒组成1280MB/320bit的显存规格，默认频率为732/3800MHz。GTX580的为772/4008MHz，显存规格为1536MB容量以及384bit。

Geforce GTX570显卡的供电设计

Geforce GTX580显卡的供电设计

　　Geforce GTX570显卡的供电设计相比GTX580的少了2相的用料是十分外显的，为4+2相供电设计。大量采用了高质量的陶瓷电感与铁素体电感，并加入了大量固态电容、贴片式钽电容与8pin封装的低电阻MagnaChip MOSFET，有效降低供电噪音，保证电流的纯净。

　　总的来看，Geforce GTX570显卡为GTX580不折不扣的升级优化版，但是由于依然基于了GTX580的高端血统，所以定位高端，成本的限制使得价格很难降低到主流玩家接受的价位。这就像GTX470或者GTX465与GTX480的关系。

显卡散热器

　　映众 GTX570显卡依然基于NVIDIA Geforce GTX570公版的散热器，一体化的密封散热器内置了真空腔均热板散热模块，相比热管散热器器散热效能会有一定的进步。此外，散热支架依然提供了显存、供电元件的传热功能，通过涡轮散热风扇进行排热。
